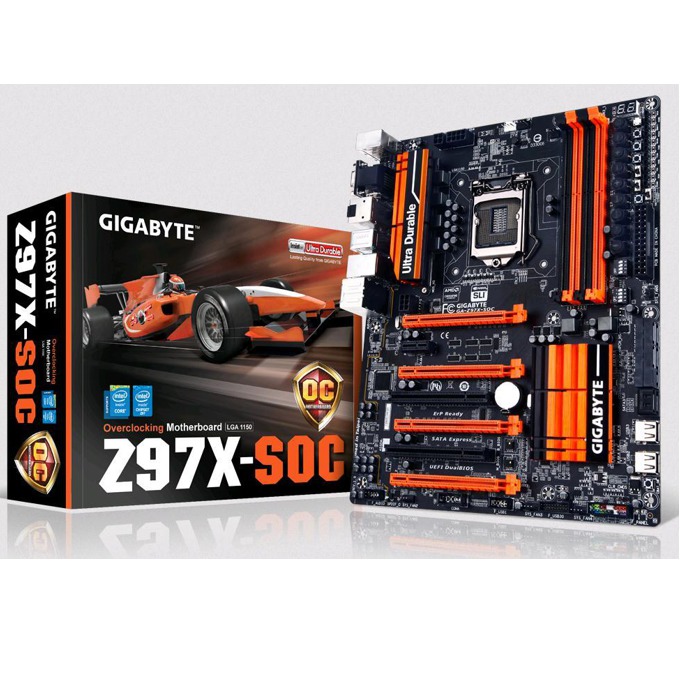

Дънна платка Gigabyte Z97X-SOC, Z97, LGA1150, DDR3, PCI-E (DisplayPort&HDMI)(CF&SLi), 6x SATA 6Gb/s, 1x SATA Express, 4x USB 3.0, ATX

Gigabyte Z97X-SOC

- Поддържа процесори Intel® Core™ от 4-о и 5-о поколение
- Прецизна схема на цифровото захранване за CPU
- Поддръжка на SATA Express за пренос на данни със скорост 10 Gbps
- Печатна платка с 2 унции мед
- Realtek ALC1150 115dB SNR HD Audio с вграден заден аудио усилвател
- Дълготрайни черни твърдотелни кондензатори
- APP Center, включително инструментите EasyTune™ и Cloud Station™
- Intel GbE LAN със софтуер CFOS за ускоряване на интернет
- Ексклузивни GIGABYTE OC функции
- GIGABYTE UEFI DualBIOS™
- Поддръжка на премиум 4-канална CrossFire™
- Нов дизайн на радиаторите с 8 вградени конектора за вентилатори

Процесор

Поддръжка на процесори Intel® Core™ i7 / процесори Intel® Core™ i5 / процесори Intel® Core™ i3 / процесори Intel® Pentium® / процесори Intel® Celeron® в пакет LGA1150
Размерът на L3 кеша варира в зависимост от модела CPU
Моля, обърнете се към списъка с поддържани процесори за повече информация

Чипсет

Чипсет Intel® Z97 Express

Поддържана памет

* Поради ограничения на 32-битовата Windows ОС, при инсталиране на повече от 4 GB физическа памет, актуалният показван размер ще бъде по-малък от инсталирания.
4 цокъла DDR3 DIMM, поддържащи до 32 GB системна памет
Двуканална архитектура на паметта
Поддръжка на модули памет DDR3 3300(O.C.) / 3200(O.C.) / 3100(O.C.) / 3000(O.C.) / 2933(O.C.) / 2800(O.C.) / 2666(O.C.) / 2600(O.C.) / 2500(O.C.) / 2400(O.C.) / 2200(O.C.) / 2133(O.C.) / 2000(O.C.) / 1866(O.C.) / 1800(O.C.) / 1600 / 1333 MHz
Поддържа не-ECC модули памет
Поддържа модули памет AMD Memory Profile (AMP)/Extreme Memory Profile (XMP)

(За повече информация посетете списъка с поддържана памет)
Вградена видеокарта Вградена графика:

Максимална споделена памет от 512 MB
1 порт D-Sub, поддържащ максимална резолюция от 1920x1200@60Hz
1 порт DVI-D, поддържащ максимална резолюция от 1920x1200@60Hz
* Портът DVI-D не поддържа връзка D-Sub чрез адаптер.
1 порт HDMI, поддържащ максимална резолюция 4096x2160@24Hz или 2560x1600@60Hz
* Поддръжка на HDMI версия 1.4a.
1 DisplayPort, поддържащ максимална резолюция от 4096x2160@24Hz или 3840x2160@60Hz
* Поддръжка на DisplayPort версия 1.2
Поддръжка на 3 дисплея едновременно

Аудио

High Definition Audio
2/4/5.1/7.1 канала
Поддържа S/PDIF Out
Кодек Realtek® ALC1150

LAN

Intel® GbE LAN чип (10/100/1000 Mbit)

Слотове за периферни компоненти

1 слот PCI Express x16, работещ в режим x16 (PCIEX16)

* За оптимална производителност, ако е предвидено да бъде инсталирана само една графична карта PCI Express, я инсталирайте в слота PCIEX16
1 слот PCI Express x16, работещ в x8 (PCIEX8)
* Слотът PCIEX8 споделя пропусквателната лента със слота PCIEX16. Когато слотът PCIEX8 е зает, PCIEX16 ще работи в режим до x8.
2 слота PCI Express x16, работещи в режим x4 (PCIEX4_1, PCIEX4_2)
* Слотът PCIEX4_1 споделя пропускавателния капацитет със слотове PCIEX8 и PCIEX16. Когато слотът PCIEX4_1 е зает, слотът PCIEX16 ще работи в режим x8 и PCIEX8 ще работи в режим x4.
* Когато инсталирате карта x8 или по-висок клас в слот PCIEX4_1, уверете се, че сте настроили PCIE Slot Configuration (CPU) в BIOS Setup на режим x4. (За повече информация вижте Глава 2, "BIOS Setup", "Peripherals".)
* Слотът PCIEX4_2 споделя пропусквателния капацитет със слотове PCIEX1. Слотът PCIEX1 няма да е достъпен, когато е инсталирана разширителна карта PCIe x4. (Слотове PCIEX16, PCIEX8 и PCIEX4_1 отговарят на стандарта PCI Express 3.0.)
1 слот PCI Express x1
(Слотовете PCIEX4_2 и PCIEX1 съответстват на стандарта PCI Express 2.0.)
2 слота PCI

Мулти-GPU технология

Поддръжка на 4-канална/ 3-канална / 2-канална AMD CrossFire™/ 2-канална NVIDIA® SLI™ технология

Интерфейс за данни

Чипсет:

Поддръжка на RAID 0, RAID 1, RAID 5 и RAID 10
6 конектора SATA 6Gb/s
1 конектор SATA Express
(Конекторите SATA Express и SATA3 4/5 могат да се ползват само по един.)

USB

Чипсет:

6 порта USB 3.0/2.0 (4 порта на задния панел, 2 порта са достъпни през вътрешния USB конектор)
8 порта USB 2.0/1.1 (4 порта на задния панел, 2 порта на платката, 2 порта налични през вътрешен USB хъб)

Вътрешни входно-изходни портове

1 брой 4-пинов ATX 12V захранващ конектор
1 захранващ конектор 8-пинов ATX 12V
1 конектор за вентилатора на процесора
1 конектор на предния панел
1 бутон Power
1 бутон Reset
1 аудио конектор на предния панел
1 конектор USB 3.0/2.0
1 конектор Serial Port
6 хедъра за системни вентилатори
1 x вграден модул за измерване на напрежението
1 x CPU BCLK Down бутон
1 x CPU BCLK Up бутон
1 x CPU Ratio Down бутон
1 x CPU Ratio Up бутон
1 джъмпер Clear CMOS
1 x Gear бутон
1 x Clear CMOS бутон
1 джъмпер S/PDIF Out
6 x SATA 6Gb/s конектора
1 x конектор за вентилатор на водното охлаждане (CPU_OPT)
2 x BIOS превключвателя
1 x USB 2.0/1.1 конектор
1 x OC Tag бутон
1 x OC Trigger превключвател
1 x OC Ignition бутон
1 x OC PCIe превключвател
1 захранващ конектор OC PEG
1 бутон Memory Safe
1 бутон Settings Lock
1 бутон Direct to BIOS
2 порта USB 2.0/1.1
1 бутон Clear Battery
1 основен 24-пинов захранващ ATX конектор
1 конектор SATA Express
1 бутон OC Turbo
1 ключ OC DIMM

Входове / изходи на задния панел

1 порт RJ-45
4 порта USB 2.0/1.1
1 оптичен конектор S/PDIF Out
6 аудио жака (Center/Subwoofer Speaker Out, Rear Speaker Out, Side Speaker Out, Line In, Line Out, Mic In)
1 порт HDMI
1 x DisplayPort
1 порт PS/2 за мишка/клавиатура
4 порта USB 3.0/2.0
1 порт D-Sub
1 x DVI-D порт

I/O контролер

iTE I/O контролер

Хардуерен мониторинг

Отчитане на системното напрежение

CPU/System предупреждение при прегряване
CPU/System/Chipset температура
CPU/CPU OPT/System скорост на вентилаторите
CPU/CPU OPT/System отказ на вентилаторите
CPU/CPU OPT/System скорост на вентилаторите
* Поддръжката на функцията за контрол на скоростта на вентилатора зависи от охладителя, който сте инсталирали.

BIOS

Поддръжка на DualBIOS™
2 x 128 Mbit флаш
Лицензиран AMI UEFI BIOS
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Други характеристики

Поддръжка на Q-Flash
Поддръжка на Xpress Install
Поддръжка на APP Center
*Наличните приложения в APP Center могат да се различават според модела на дънната платка. Поддържаните функции за всяко приложение също могат да се различават от спецификацията на платката.
Поддръжка на Smart Switch
@BIOS™
Поддръжка на EZ Setup
Поддръжка на Smart Recovery 2
EasyTune
USB Blocker
Smart TimeLock
Fast Boot
System Information Viewer
Поддръжка на On/Off Charge

Пакет със софтуер

Технология на Intel® Smart Response
Технология на Intel® Rapid Start
Технология на Intel® Smart Connect
Norton® Internet Security (OEM версия)

Операционна система

Поддръжка на Windows 8.1/8/7

Форм фактор

ATX Form Factor; 30.5cm x 24.4cm

Забележка

Повечето хардуерни/софтуерни производители могат да не предоставят вече драйвери за операционни системи Win9X/ME/2000/XP. Ако такива са налични, ще ги обновим в съответната страница на GIGABYTE.
Поради различните условия за поддръжка на Линукс, предлагани от производителите на чипсети, моля свалете Линукс драйверите от уеб сайта на производителите на чипсети или от сайтовете на трети лица.
