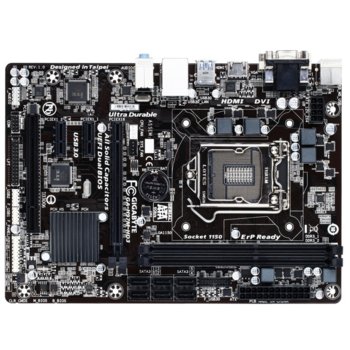

Дънна платка Gigabyte H97M-HD3, H97, LGA1150, DDR3, PCI-E (HDMI&DVI), 6x SATA 6Gb/s, 4x USB 3.0, microATX

GA-H97M-HD3 (rev. 1.0)
Intel® H97 Chipset

- Supports 4th and 5th Generation Intel® Core™ processors
- HD Audio support
- LAN with high ESD Protection
- GIGABYTE LAN Optimizer
- Long lifespan Durable Solid caps
- APP Center including EasyTune™ and Cloud Station™ utilities
- GIGABYTE UEFI DualBIOS™
- Intel® Small Business Advantage

Процесор

Поддръжка на процесори Intel Core i7 / процесори Intel Core i5 / процесори Intel Core i3 / процесори Intel Pentium / процесори Intel Celeron в пакет LGA1150
Размерът на L3 кеша варира в зависимост от модела CPU
Моля, обърнете се към списъка с поддържани процесори за повече информация

Чипсет

Чипсет Intel H97 Express

Поддържана памет

2 цокъла DDR3 DIMM, поддържащи до 16 GB системна памет
* Поради ограничения на 32-битовата Windows ОС, при инсталиране на повече от 4 GB физическа памет, актуалният показван размер ще бъде по-малък от инсталирания.
Двуканална архитектура на паметта
Поддръжка на DDR3 3000(O.C.) / 2933(O.C.) / 2800(O.C.) / 2666(O.C.) / 2600(O.C.) / 2500(O.C.) / 2400(O.C.) / 2200(O.C.) / 2133(O.C.) / 2000(O.C.) / 1866(O.C.) / 1800(O.C.) / 1600 / 1333 MHz модули памет
Поддържа не-ECC модули памет
Поддържа модули памет AMD Memory Profile (AMP)/Extreme Memory Profile (XMP)

*Моля обърнете се към "Списъка с поддържана памет" за повече информация
Вградена видеокарта

Вградена графика:

Поддръжка на 3 дисплея едновременно
1 порт HDMI, поддържащ максимална резолюция 4096x2160@24Hz или 2560x1600@60Hz
* Поддръжка на HDMI версия 1.4a.
1 порт DVI-D, поддържащ максимална резолюция от 1920x1200@60Hz
* Портът DVI-D не поддържа връзка D-Sub чрез адаптер.
1 порт D-Sub, поддържащ максимална резолюция от 1920x1200@60Hz
Максимална споделена памет 1 GB

Аудио

Realtek ALC887 кодек
2/4/5.1/7.1-канала
* За да конфигурирате 7.1-канално аудио е необходимо да използвате HD аудио модула и да включите функцията многоканално аудио през аудио драйвера.
High Definition Audio

LAN

Realtek GbE LAN чип (10/100/1000 Mbit)

Слотове за периферни компоненти

1 x PCI Express x16 слот, работещ в режим x16
(PCIEX16 слотът отговаря на PCI Express 3.0 стандарта)
2 слота PCI Express x1

(PCI Express x1 слотовете отговарят на стандарта PCI Express 2.0)
1 x PCI слот

Интерфейс за данни Чипсет:

6 конектора SATA 6Gb/s
Поддръжка на RAID 0, RAID 1, RAID 5 и RAID 10

USB Чипсет:

6 порта USB 3.0/2.0 (4 порта на задния панел, 2 порта са достъпни през вътрешния USB конектор)
6 x USB 2.0/1.1 порта (2 порта на задния панел, 4 порта посредством вътрешните USB конектори)

Вътрешни входно-изходни портове

6 x SATA 6Gb/s конектора
1 x Clear CMOS джъмпер
1 x Serial Port конектор
2 x USB 2.0/1.1 конектор
1 x конектор за вентилатор на системата
1 x USB 3.0/2.0 конектор
1 x аудио конектор на предния панел
1 x 24-pin ATX главен захранващ конектор
1 хедър за паралелен порт
1 конектор на предния панел
1 конектор за вентилатора на процесора
1 8-пинов ATX 12V захранващ конектор

Входове / изходи на задния панел

2 порта USB 2.0/1.1
1 порт RJ-45
3 аудио жака (Line In, Line Out, Mic In)
1 x DVI-D порт
1 порт D-Sub
4 порта USB 3.0/2.0
1 порт PS/2 за мишка/клавиатура
1 порт HDMI

I/O контролер

iTE I/O контролер

Хардуерен мониторинг

CPU/System предупреждение при прегряване
Известие при отказ на CPU/системен вентилатор
Определяне скоростта на вентилатора на процесора/системата
Контрол на оборотите на CPU/System вентилаторите
Отчитане на системното напрежение
Отчитане на системната температура

*Наличието на функциите за управление скоростта на вентилаторите зависи от инсталирания охладител
BIOS

PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Лицензиран AMI UEFI BIOS
Поддръжка на DualBIOS
2 x 64 Mbit флаш

Други характеристики

Поддръжка на Smart Switch
System Information Viewer
Fast Boot
Smart TimeLock
Поддръжка на APP Center
*Наличните приложения в APP Center могат да се различават според модела на дънната платка. Поддържаните функции за всяко приложение също могат да се различават от спецификацията на платката.
USB Blocker
EasyTune
Поддръжка на Xpress Install
Поддръжка на Smart Recovery 2
Поддръжка на EZ Setup
Поддръжка на Q-Flash
@BIOS
Поддръжка на On/Off Charge

Пакет със софтуер

Norton Internet Security (OEM версия)
Intel Small Business Advantage
Технология на Intel Smart Connect
Технология на Intel Rapid Start
Технология на Intel Smart Response

Операционна система

Поддръжка на Windows 8.1/8/7

Форм фактор

Micro ATX форм-фактор; 24.4cm x 17.4cm
