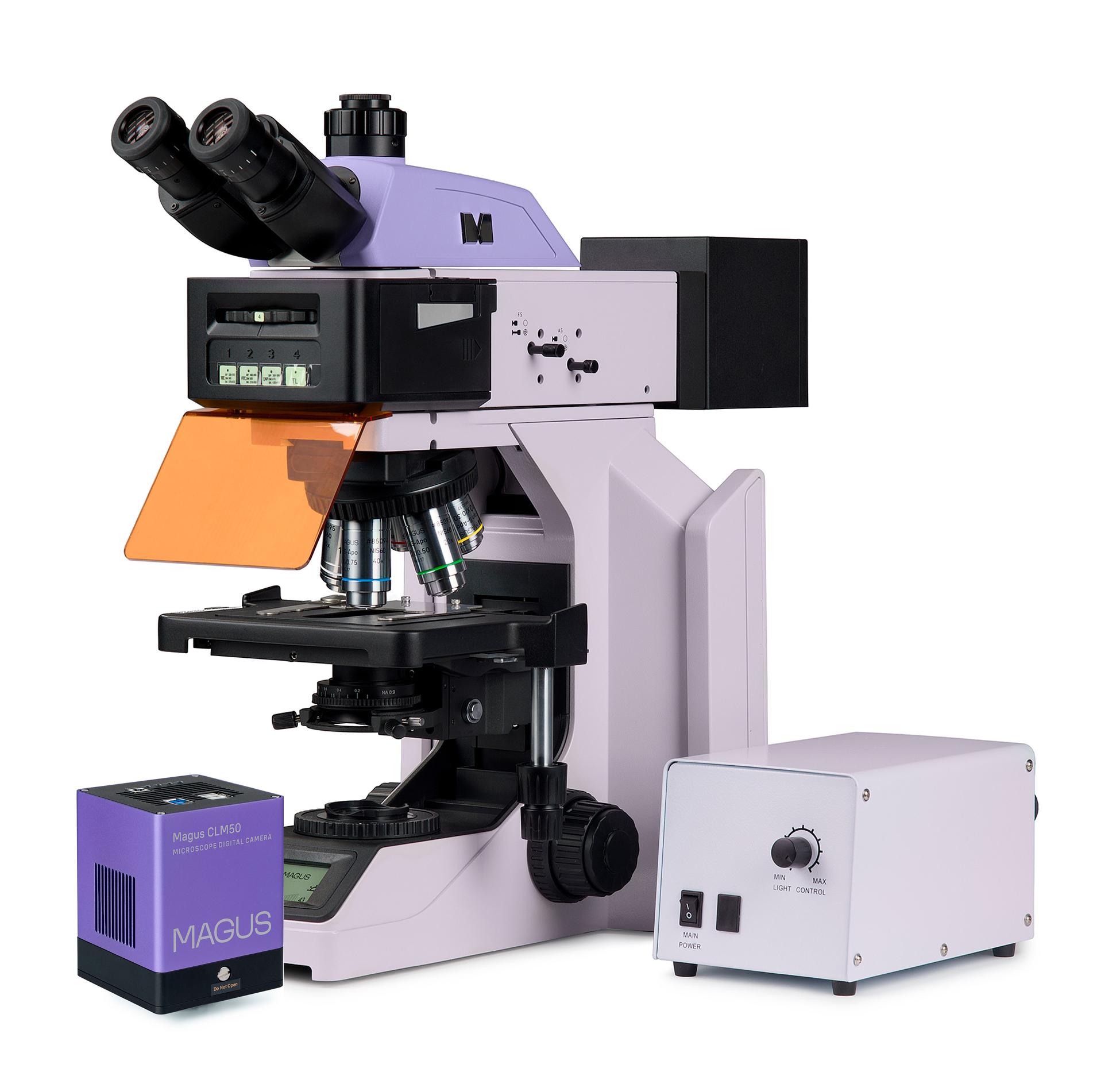

Флуоресцентен цифров микроскоп MAGUS Lum D470L

Изследователски микроскоп за изучаване на образци в отразена светлина с помощта на флуоресценция и в преминаваща светлина по метода на светлото поле. Поставянето на допълнителни принадлежности ще позволи техниките на тъмното поле, фазов контраст, диференциален интерферентен контраст и поляризация.
Кодираната револверна глава предава информация за избрания обектив към системата за управление. Въз основа на тези данни, микроскопът автоматично настройва зададената от потребителя яркост на осветлението за всеки обектив. Интелигентната система за управление на осветлението допълнително подобрява комфорта на оператора и елиминира необходимостта от ръчно регулиране при промяна на увеличението.
Флуоресцентната микроскопия се основава на способността на някои вещества да светят, когато са изложени на светлина от определена част от спектъра. Илюминаторът за отразена светлина съдържа три филтърни кубчета, които осигуряват оптимални условия за флуоресценция на често използваните флуорохромни вещества DAPI, FITC и TRITC, както и техните спектрални аналози.
Микроскопът е оборудван с 1,7 MP камера с USB 3.0 интерфейс. Камерата се свързва с компютър и показва изображението на екрана си. Софтуерът допълва системата с функции за анализ и документиране.
Микроскопът се използва в медицински заведения и лаборатории, изследователски организации, центрове по криминалистика, промишлени и екологични организации, фармацевтични компании и образователни институции.

Цифрова камера

Цифровата камера MAGUS CLM50 е предназначена за използване по метода на флуоресцентната микроскопия и по метода на тъмното поле. Големите пиксели с размер 9x9 µm осигуряват висока светлочувствителност, което е особено важно при работа със слаби флуоресцентни сигнали.
Камерата е оборудвана с 1,7 MP сензор и произвежда реалистично изображение с разделителна способност 1600x1100 px.
Правят се видеозаписи с максимална разделителна способност при 33 fps. Видеата са плавни, с меки и фини преходи между кадрите. Движението на пробата се показва в реално време без закъснение. Камерата осигурява удобна работа с движещи се обекти и е подходяща за провеждане на демонстрации в класната стая.
Камерата е снабдена с интерфейс USB 3.0. Скоростта на предаване на данни е 10 пъти по-висока от тази на камерите с USB 2.0. Високоскоростната камера се препоръчва за професионални лаборатории, изследвания или университетско обучение.

Глава на микроскопа

Тринокулярна глава с коригирана до безкрайност оптика. Окулярните тръби се повдигат и спускат, като променят позицията си чрез завъртане около оста си. Потребителят може да регулира височината на окуляра, за да отговаря на неговия ръст.
В тринокулярната тръба е монтирана цифрова камера. Фиксирано съотношение на разделяне на лъча: 50/50.
Вертикалната тръба има увеличение от 0,55x. Включеният адаптер за C-образна монтировка не променя мащаба на изображението (1x). Следователно, изображението се предава към сензора на камерата с увеличение 0,55x. Когато изчислявате зрителното поле и увеличението на екрана за всеки обектив, използвайте общ коефициент от 0,55x.
Основната конфигурация включва окуляри 10x/22 mm с регулиране на диоптъра и голямо разстояние от очите за работа с очила.

Револверна глава

Кодираната револверна глава за пет обектива е ориентирана навътре: потребителят може да вижда поставения в оптичния път обектив, а пространството над предметната маса е свободно. Над главата има слот с букса за монтиране на анализатор, компенсатори или плъзгачи за диференциален интерферентен контраст.

План полуапохроматични флуоресцентни обективи

Лещите на обектива са изработени от флуорит, минерал с висока степен на прозрачност в широк спектър на дължината на вълната, без автофлуоресценция и двойно пречупване, с коригиран вторичен спектър. Голямата цифрова апертура подобрява разделителната способност на обектива. Изображението в окулярите и през цифровата камера е по-ясно, по-контрастно и по-ярко, отколкото при стандартните планахроматични обективи.
План полуапохроматичните обективи имат хроматични аберации, които се коригират за четири цвята, сферична аберация, коригирана за три цвята, и кривина на полето, коригирана за 90% от диаметъра на зрителното поле.
Обективът с увеличение 4x е предназначен за работа с образци със или без покривно стъкло. Обективите с увеличение 10х, 20x, 40x и 100x се използват за наблюдение на образци с покривно стъкло 0,17 mm. Обективът с увеличение 100x позволява потапяне в имерсионно масло. Всички обективи са предназначени за дължина на тръбата с корекция до безкрайност. Парфокалното разстояние е 60 mm.

Поддържане на комфортно ниво на яркост в преминаващата светлина при промяна на увеличението

Обективите с различни увеличения предават светлината с различни нива на интензитет и затова при всяка смяна на обектив се налага регулиране на яркостта на светлината. Преминаването от обектив с по-голямо увеличения към обектив с по-малко увеличение причинява умора на очите поради рязкото увеличаване на яркостта на изображението в окуляра. MAGUS Lum D470L, който е оборудван с интелигентен контрол на яркостта, решава този проблем. Оптималното ниво на яркостта на светлината се променя автоматично за всеки обектив, като така отстранява непредвидените промени в яркостта при промяна на увеличението. Тази функция оптимизира работния процес, намалява умората на очите и подобрява комфорта при продължителна употреба.

Фокусиращ механизъм

При голям брой образци, операторът постоянно използва бутона за фино фокусиране, за да върши работата си. За да се намали напрежението в китката, микроскопът използва адаптивен механизъм за плавно движение. Бутонът за фино фокусиране разполага със специални вдлъбнатини за пръстите Ви. Регулирането на финото фокусиране е безпроблемно, което намалява умората на ръката при продължителни сесии.
Микроскопът е оборудван с ниско разположени коаксиални бутони за грубо и фино фокусиране. Изследователят може да постави ръцете си върху масата и да заеме комфортна поза пред микроскопа.
Бутонът за застопоряване на грубото фокусиране Ви предоставя възможност за бързо регулиране на микроскопа след смяна на обекта на изследването. Бутонът се намира от лявата страна на микроскопа на оста на механизма за фокусиране.
Пръстенът от дясната страна регулира усилието при грубото фокусиране. Потребителят настройва удобното за работа усилие.

Предметна маса

Предметната маса няма зъбна рейка и пиньон по оста X, което подобрява ергономичността. Задвижваният с ремък механизъм осигурява възможност за плавно преместване на образеца. Държачът за образеца е закрепен с два винта и може да се отстранява лесно по време на ръчно сканиране.
Дългата ръкохватка за управление на предметната маса осигурява комфорт на потребителя: ръката лежи върху масата без напрежение.

Епифлуоресцентен илюминатор

Вътре в прикачения корпус има 4-позиционна револверна глава с три теснолентови флуоресцентни филтъра за флуорохромните вещества DAPI, FITC и TRITC, както и техните спектрални аналози. Филтърът се избира чрез завъртане на пръстена. Едно положение на въртящата се глава съответства на наблюденията по метода на светлото поле.
Полева диафрагма и апертурна диафрагма позволяват осветление на Кьолер в отразена светлина.
Източниците на възбуждаща светлина са светодиоди. Светодиодите мигновено достигат яркостта, зададена от потребителя. Те не се нагряват при продължителна употреба и могат да се изключат бързо, ако е необходимо. Това прави лесно превключването от метода на светлото поле към флуоресценция и обратно. Животът на светодиода е 50 000 часа. За висшите учебни заведения се препоръчва избора на флуоресценция, базирана на светодиоди, тъй като е най-безопасният вариант и изисква минимална поддръжка.

Кондензер

Кондензерът на Abbe може да се настройва по височина и да се центрира. Тип на монтировката: лястовича опашка.
Пръстенът на кондензера регулира ирисовата диафрагма на апертурата. Тялото на кондензера има апертурна маркировка, а пръстенът има индикаторна маркировка. За постигане на висококонтрастно изображение се препоръчва да настроите апертурната диафрагма малко под цифровата апертура на използвания обектив спрямо маркировките и индикатора.

Светлинен източник за преминаваща светлина

Илюминаторът за преминаваща светлина използва светодиод 3 W. Илюминаторът на микроскопа има функция за регулиране на цветната температура в диапазона от 3000 до 7000 K. Потребителят избира удобна цветна температура и може лесно да я превключва с един бутон, когато изследването на образеца изисква регулиране на осветлението.
Животът на светодиода е 50 000 часа.

Осветление на Кьолер с преминаваща светлина

Източникът на светлина е разположен в задната част на основата на микроскопа и се насочва към колектора чрез огледало. Контрастът на изображението се контролира от апертурната диафрагма на кондензера, докато осветената площ на полето се регулира от полевата диафрагма.
Осветлението на Кьолер осигурява равномерно осветяване на зрителното поле, намалява разсеяната светлина и позволява на обектива да постигне максималната си разделителна способност.

Течнокристален екран за състояние

На екрана с течнокристален дисплей върху основата на микроскопа се показват увеличението на обектива, яркостта и цветната температура на светлинния източник, както и режима на работа ("спящ" и "еко").
Функциите се управляват с помощта на течнокристелния екран и многофункционален бутон. Потребителят регулира яркостта и цветната температура на осветлението, заключва настройката на яркостта и след това задава таймери за спящ режим и автоматично изключване.

Ергономична конструкция

Физическият дискомфорт предизвиква умора и намалява производителността. Ергономичната конструкция на микроскопа играе важна роля в ежедневните научни изследвания.
MAGUS Lum D470L предлага комфорт на потребителя по време на работа.
Потребителят може да регулира височината на гледане чрез промяна на позицията на тръбите на окуляра, намалявайки напрежението върху гърба и врата.
Бутоните за фокусиране се намират в долната част на тялото. Не се налага потребителят да напряга ръцете си. Благодарение на плавното движение на механизма потребителят може да се фокусира безпроблемно върху обекта.
Микроскопът работи с минимално движение на ръцете, тъй като дългата ръкохватка за контрол на предметната маса и бутонът за фино фокусиране са разположени в същата работна зона.
Микроскопът е оборудван със специална дръжка за пренасяне.
Конструкцията за скрито разполагане на захранващия адаптер и захранващия кабел подобрява естетиката на работното място и безопасността при пренасяне на микроскопа, както и опростява съхранението на уреда.

Принадлежности

Има набор от принадлежности, които са предназначени специално за този микроскоп.
Допълнителните обективи осигуряват допълнително увеличение.
Окулярите разширяват диапазона на увеличение на микроскопа. Допълнителни окуляри Ви помагат да увеличите максимално потенциала на обектива, който използвате най-често.
Допълнителните приставки за фазов контраст, тъмно поле, поляризация и DIC разширяват обхвата на микроскопските техники, като Ви позволяват да изучавате образци, които са невидими по метода на светлото поле.
За измерване на обекти се използва калибрационен образец, който може да се комбинира с окуляр със скала или със софтуера на камерата.

Алтернативни модели

MAGUS Lum D470L може да се смята за алтернатива за следните модели: Carl Zeiss Axiolab 5, Leica DM 2000, Leica DM 2000LED, Nikon ECLIPSE Si, Olympus BX 43, Olympus BX 46.

Характеристики на микроскопа:

• Изучаване на образци, които флуоресцират, когато са изложени на въздействието на възбуждаща светлина


• Микроскопски методи: флуоресценция в отразена светлина, наблюдение по метода на светлото поле при преминаваща светлина


• Тринокулярната глава с вертикална тръба за монтиране на цифрова камера и регулиране на височината за наблюдаващия; разделяне на лъча на светлината 50/50


• Кодирана револверна глава: яркостта на източника на светлина се задава автоматично в зависимост от избрания обектив


• План полуапохроматични флуоресцентни обективи с висока разделителна способност


• Илюминатор за преминаваща светлина: енергоспестяващ светодиод 3 W със срок на експлоатация до 50 000 часа


• Осветление на Кьолер и центриран кондензер с регулируема височина с апертурни маркери на обектива


• Система за интелигентно управление на преминаващата светлина: автоматичен избор на яркост, заключване на настройката на яркостта, таймер за автоматично изключване, LCD екран за работно състояние


• Предметна маса без рейка за позициониране по оста Х с дълга ръкохватка за управление за удобна работа


• Ергономична стойка с дръжка за пренасяне и скрито разположение на захранващия кабел и захранващия адаптер


• Широка гама съвместими допълнителни принадлежности

Характеристики на камерата:

• За наблюдения по метода на флуоресценцията и тъмното поле


• Резолюцията от 1,7 MP е оптимална за работа с обективи с голямо увеличение; големите пиксели 9x9µm осигуряват висока светлочувствителност и ниско ниво на шум


• 33 fps за наблюдение на движещи се обекти, видеозаписи и придвижване на образците без трептене и забавяния


• Елементът на Пелтие понижава температурата на сензора по време на продължителни операции и премахва топлинния шум. Следователно по време на снимки могат да се използват ниски скорости на затвора


• Кадрови затвор за бързо отчитане на сигнала от сензора, повишена яркост на изображението и липса на фалшиви оптични ефекти при наблюдение на движещи се обекти


• Цветният CMOS сензор SONY Exmor със задно осветяване осигурява ниско ниво на шума и висока светлочувствителност дори при слаба осветеност. Ще получите по-чисти, по-ярки изображения с по-наситени цветове


• Интерфейс USB 3.0 за бърз трансфер на данни без скокове и забавяне


• Софтуер с функции за правене на снимки, видеозаписи, редактиране, показване на изображения на външен екран и измерване на линейни и ъглови размери

Комплект:

• Цифрова камера MAGUS CLM50 (цифрова камера, USB кабел,захранващ адаптер, куфарче за носене, USB флаш устройство с драйвери и софтуер, ръководство за потребителя и гаранционна карта)


• Стойка със светлинен източник за преминаваща светлина, фокусиращ механизъм, течнокристален дисплей и револверна глава


• Държач за предметна маса с монтировка за кондензер


• Предметна маса с държач за образец


• Кондензер Abbe


• Епифлуоресцентен илюминатор


• FITC/TRITC/DAPI флуоресцентни филтърни кубчета


• Лампа със светодиоди


• Тринокулярна микроскопска глава


• План полуапохроматичен флуоресцентен обектив PlanF S-Apo 4x/0,13 ∞/– WD 17 mm, парфокално разстояние: 60 mm


• План полуапохроматичен флуоресцентен обектив PlanF S-Apo 10x/0,30 ∞/0,17 WD 16 mm, парфокално разстояние: 60 mm


• План полуапохроматичен флуоресцентен обектив PlanF S-Apo 20x/0,50 ∞/0,17 WD 2,7 mm, парфокално разстояние: 60 mm


• План полуапохроматичен флуоресцентен обектив PlanF S-Apo 40x/0,75 ∞/0,17 WD 1,4 mm, парфокално разстояние: 60 mm


• План полуапохроматичен флуоресцентен обектив PlanF S-Apo 100x/1,40, маслен, ∞/0,17 WD 0,18 mm, парфокално разстояние: 60 mm


• Окуляр 10x/22 mm с голямо разстояние от очите и регулиране на диоптъра (2 бр)


• Чашка на окуляра (2 бр.)


• Адаптер за C-образна монтировка


• Захранващ адаптер и захранващ кабел на микроскопа


• Захранване за флуоресцентна приставка


• Покривало против прах


• Ръководство за потребителя и гаранционна карта

Предлагат се по заявка:

• Окуляр 10x/22 mm със скала


• Окуляр 10x/22 mm с решетка


• Окуляр 10x/22 mm с мерник


• Окуляр 12,5x/16 mm (2 бр.)


• Окуляр 15x/16 mm (2 бр.)


• Окуляр 20x/12 mm (2 бр.)


• Окуляр 30x/8 mm (2 бр.)


• Планахроматичен обектив Plan 2x/0,06 ∞/–, парфокално разстояние: 60 mm


• Планахроматичен обектив Plan 20x/0,40 ∞/0,17, парфокално разстояние: 60 mm


• Планахроматичен обектив Plan 60x/0,80 ∞/0,17, парфокално разстояние: 60 mm


• Планапохроматичен обектив Plan Apo 60x/1,42, маслен ∞/0,17, парфокално разстояние: 60 mm


• Планахроматичен обектив Plan 100x/1,10, воден, ∞/0,17, парфокално разстояние: 60 mm


• Фазовоконтрастно устройство: фазовоконтрастен кондензер, комплект фазови обективи, центриращ телескоп


• Кондензер за тъмно поле NA 0,7–0,9


• Имерсионен кондензер за тъмно поле NA 1,3–1,26


• Устройство за диференциален интерферентен контраст (DIC)


• Моторизирана епифлуоресцентна приставка със светодиоден източник на светлина, флуоресцентни филтърни кубчета и захранващ кабел


• Комплект поляризатор/анализатор


• Калибрационен образец


• Комплект цветни филтри (син, зелен, жълт, матово стъкло)


• Адаптер за C-образна монтировка


• Монитор и цифрова камера с HDMI интерфейс
