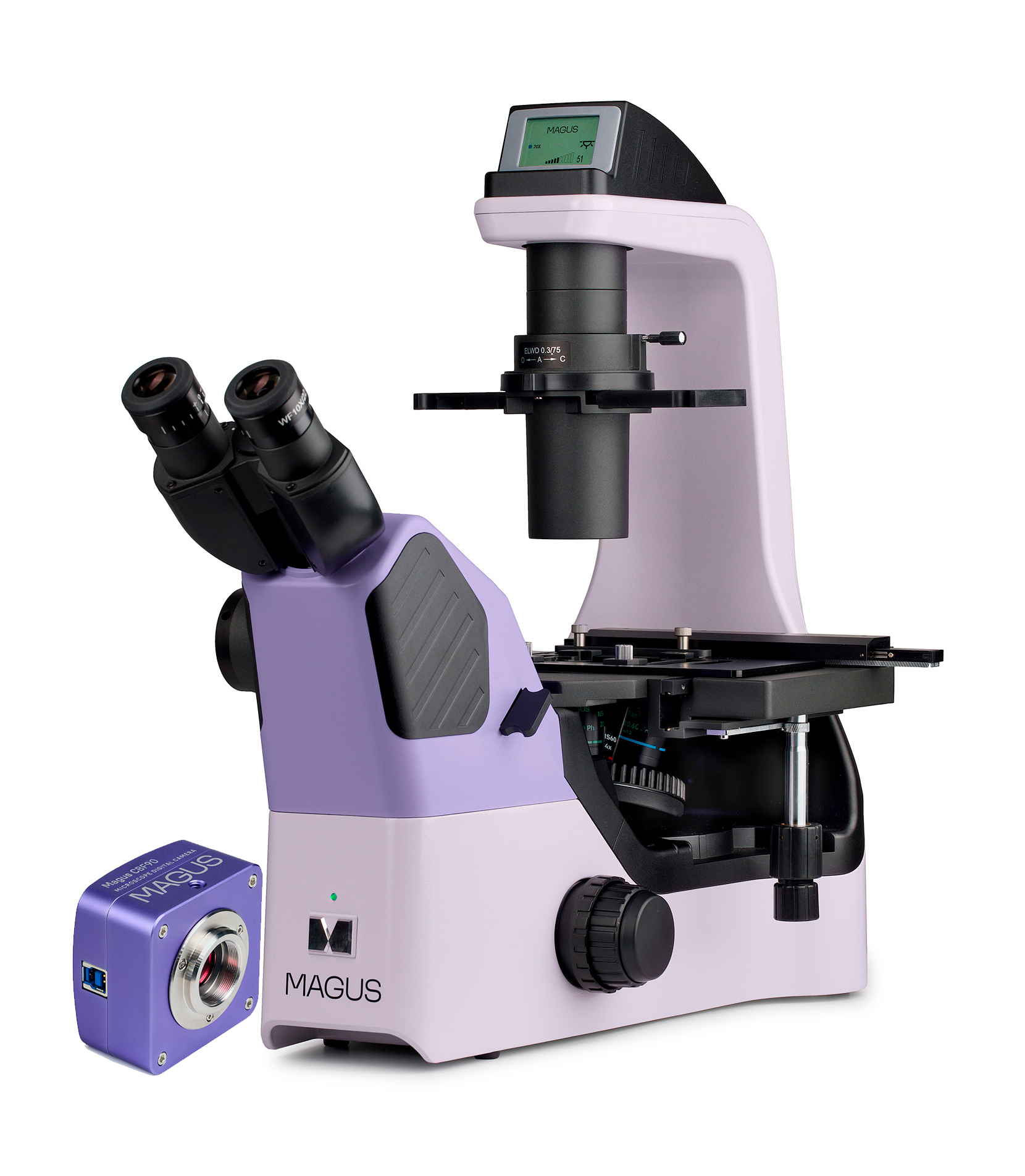

Биологичен инвертиран цифров микроскоп MAGUS Bio VD360

Микроскоп за научни изследвания.
Микроскопът е предназначен за изследване на течни утайки, клетъчни колонии, живи клетки, тъканни култури и други оцветени и неоцветени образци в лабораторни стъклени съдове.
Обърнатата конструкция на микроскопа включва използването на петриеви стъкла, многоямкови плаки, въртящи се бутилки, ролкови бутилки и колби с размер до 75 mm и дебелина на дъното 1,2 mm. Микроскопът използва специални обективи за работа с такива стъклени съдове.
След като кондензерът бъде отстранен, можете да наблюдавате клетъчни култури в петриеви стъкла или в цилиндрични колби с височина до 187 mm.
Наблюденията се извършват при излъчена светлина с помощта на методите на светлото поле, фазовия контраст и релефния контраст.
Опционалните компоненти ще дадат възможност за използването на методите на контраст с модулация на Хофман.
Микроскопът е оборудван с 5 MP камера с USB 3.0 интерфейс. Камерата се свързва с компютър и показва изображението на екрана си. Софтуерът допълва системата с функции за анализ и документиране. Камерата се монтира към микроскопа с помощта на адаптера 0,5x или 1x, който е включен в комплекта на микроскопа. Адаптерът се избира въз основа на задачите, които трябва да бъдат решени. Адаптерът 0,5x разширява зрителното поле, докато адаптерът 1x прехвърля изображението "във вида, в който е", като изрязва краищата, но всеки детайл изглежда по-голям на сензора.
Микроскопът се използва за изследвания в медицината, фармакологията, биологията и вирусологията.

Цифрова камера

MAGUS CBF90 е камера за научни цели с резолюция от 5 MP и сензор 2/3".
Камерата създава реалистично изображение в 2448x2048 px.
Видеото се записва с 35 кадъра в секунда или 50 кадъра в секунда, в зависимост от резолюцията. Видеата са плавни, с меки и фини преходи между кадрите. Движението на пробата се показва в реално време без закъснение. Камерата осигурява удобна работа с движещи се обекти и е подходяща за провеждане на демонстрации в класната стая.
Камерата е снабдена с интерфейс USB 3.0. Скоростта на предаване на данни е 10 пъти по-висока от тази на камерите с USB 2.0. Високоскоростната камера се препоръчва за професионални лаборатории, изследвания или университетско обучение.

Глава на микроскопа

Бинокулярна, с коригирана до безкрайност оптика. Цифровата камера е монтирана в страничния порт за камера на главата на микроскопа. Съотношението на разделяне на светлината е 100/0 или 0/100. Слот с букса е предвиден за монтиране за плъзгача за релефен контраст.

Револверна глава

Кодирана, за 5 обектива. В свободния слот може да бъде монтиран допълнителен обектив, за да се постигне още по-голямо увеличение.

Обективи

План-ахроматичните обективи с корекция за безкрайност и удължена работна дистанция са коригирани за дебелина на дъното на стъклото 1,2 mm. Парфокалното разстояние е 60 mm.
Обективите 4x се използват за метода на светлото поле.
Обективите 10х, 20х и 40х са фазови обективи, които се различават от обективите 4x по това, че разполагат с фазов пръстен в равнината на изходната зеница. Тези обективи за конструирани за фазовоконтрастни наблюдения, но те също така са подходящи и за методите на светлото поле и релефния контраст.

Поддържане на комфортни нива на яркост при превключване на увеличенията

Обективите с различни увеличения предават светлината с различни нива на интензитет и затова при всяка смяна на обектив се налага регулиране на яркостта на светлината. Преминаването от обектив с по-голямо към обектив с по-малко увеличение причинява умора на очите, тъй като яркостта на изображението в окулярите се увеличава рязко. MAGUS Bio VD360, който е оборудван с интелигентен контрол на яркостта, решава този проблем. Микроскопът запаметява яркостта за всеки избран от потребителя обектив и задава автоматично съответната яркост при завъртане на револверната глава. Интелигентното управление намалява необходимото време за регулиране на яркостта. MAGUS Bio VD360 повишава комфорта за потребителя и спестява време, дори когато работата изисква чести промени в увеличението.

Фокусиращ механизъм

Бутоните за грубо и фино фокусиране са коаксиални и разположени ниско. Изследователят може да постави ръцете си върху масата и да заеме комфортна поза пред микроскопа.
Пръстенът от дясната страна регулира усилието при грубото фокусиране. Потребителят настройва удобното за работа усилие.

Предметна маса

Предметната маса е фиксирана. Специален механизъм е монтиран върху предметната маса, който придвижва лабораторните прибори в две взаимно перпендикулярни посоки. Плавното и фино движение на обекта увеличава точността на изследването: никоя част от образеца няма да бъде пренебрегната.
Дългата ръкохватка за управление на предметната маса осигурява комфорт на потребителя: ръката лежи върху масата без напрежение.
Комплектът на микроскопа включва универсален държач за лабораторни прибори.

Кондензер

Кондензерът разполага с 0,3 цифрова апертура и работна дистанция от 75 mm. Плъзгач за фазовоконтрастно наблюдение или плъзгачът за релефен контраст със секторна диафрагма се монтира в слота на кондензера.
Плъзгач за фазовоконтрастно наблюдение представлява плоча с три отвори. Единият отвор разполага с фазова вложка за обективи 10x, 20x и 40x, докато другите два се използват за наблюдения по метода на светлото поле. Пръстенната диафрагма на плъзгача е подравнена с фазовия пръстен на обектива с помощта на центриращ телескоп.
Плъзгачът за релефен контраст със секторна диафрагма също представлява плоча с три отвора. Микроскопията с релефен контраст се активира посредством въвеждането на секторната диафрагма в оптичния път и поставянето на плъзгача в слота на главата на микроскопа в позицията, която съответства на обектива, който се използва. Когато е поставен в слота със секторната диафрагма, зеленият филтър (ND6) премахва цветните кръгове по ръбовете на наблюдаваните структури. Свободите отвори на плъзгача са конструирани за наблюдения по метода на светлото поле: един за обектив 4x и вторият за обективите 10х, 20х и 40х.

Светлинен източник

Светодиодът 3 W осигурява ярко осветяване на образеца, което е достатъчно за всички налични методи и обективи на микроскопа. Когато се регулира яркостта, цветната температура не се променя. Животът на светодиода е 50 000 часа.

Течнокристален екран за състояние

Течнокристалният дисплей на основата показва увеличението на обектива, яркостта на светлинния източник и режима на работа (спящ, еко).
Екранът и един бутон позволяват на потребителя да регулира яркостта, да я заключва, да настройва спящ режим и таймер за автоматично изключване.

Ергономична конструкция

Физическият дискомфорт предизвиква умора и намалява производителността. Ергономичната конструкция на микроскопа играе важна роля в ежедневните научни изследвания.
MAGUS Bio VD360 предлага комфорт на потребителя по време на работа.
Главата на микроскопа се намира на ергономичен ъгъл така, че да не изморят Вашия гръб и врат.
Благодарение на ниската и компактна платформа, потребителят работи удобно с пробата и лабораторните стъклени съдове.
Дългата ръкохватка на подвижния механизъм прави така, че да не се налага да повдигате ръката си от масата, за да контролирате микроскопа, нито да променяте удобната си поза.
Бутоните за фокусиране се намират в долната част на тялото. Не се налага потребителят да напряга ръцете си. Благодарение на плавното движение на механизма потребителят може да се фокусира безпроблемно върху обекта.

Принадлежности

Има набор от принадлежности, които са предназначени специално за този микроскоп.
Допълнителни обективи без фазови пръстени осигуряват оптимално качество на изображението при работа в светло поле.
Окулярите разширяват диапазона на увеличение на микроскопа. Допълнителните окуляри ще помогнат за използването на пълния потенциал на обектив, който се използва по-често.
Устройството за фазов контраст при план полуапохроматични обективи е подходящо за фундаментални и приложни изследвания. План полуапохроматичните обективи осигуряват висока степен на корекция на аберациите, създавайки ясни, ярки и висококонтрастни изображения.
Контраст с модулация на Хофман Ви позволява да визуализирате фините детайли в живи образци с висок контраст и без ореоли, което позволява изучаването на динамични процеси в реално време.
За измерване на обекти се използват калибрационен образец, който може да се комбинира с окуляр със скала или със софтуера на камерата.
Държачи на съдове и вложки за предметна масичка се използват за удобното монтиране върху микроскопа на бутилки за култури от различни видове и с различни размери.

Алтернативни модели

MAGUS Bio VD360 е алтернатива за следните модели: Carl Zeiss Primovert, Leica DM IL LED, Leica DMi1, Nikon ECLIPSE Ts2, Nikon ECLIPSE Ts2-F, Nikon ECLIPSE Ts2R, Olympus CKX53, Olympus IX53.

Характеристики на микроскопа:

• Изследване на оцветени и неоцветени обекти в лабораторни стъклени съдове: Петриеви стъкла, колби, плаки, работа със стъклени съдове с височина до 187 mm


• Методи на микроскопия: светло поле, фазов контраст и релефен контраст; с опционалните принадлежности: контраст с модулация на Хофман.


• Кодирана револверна глава: яркостта на източника на светлина се задава автоматично в зависимост от избрания обектив


• Бинокулярна глава със странична тръба за монтиране на цифрова камера; разделяне на лъча 100/0 или 0/100


• Илюминатор за преминаваща светлина: енергоспестяващ светодиод 3 W със срок на експлоатация до 50,000 часа


• Кондензер със слот за монтиране на плъзгачи; включен фазовоконтрастен плъзгач, фазовите пръстени са центрирани


• Система за интелигентно управление на осветлението: автоматичен избор на яркост, заключване на затъмняването, таймер за автоматично изключване, течнокристален екран за работното състояние


• Предметна маса с движение на стъклените съдове по осите X и Y, включен универсален държач за съдове, дългата дръжка за управление на предметната маса осигурява комфорт на потребителя по време на работа

Характеристики на камерата:

• Камера за научни цели за наблюдения по метода на светлото поле с обективи 20x, 40x, 60x и 100x


• Голям размер на сензора – 2/3'': по-добро качество на изображението, по-ниско ниво на шум, по-голяма светлочувствителност


• 5 MP резолюция: когато се наблюдава с обективи със средно увеличение, камерата ще показва по-фини детайли


• 35 кадъра в секунда или 50 кадъра в секунда в зависимост от резолюцията за наблюдение на движещи се проби, запис на видео и движение на подготвения образец без трептене или забавяне


• Цветният CMOS сензор SONY Exmor осигурява ниско ниво на шума и висока светлочувствителност дори при условия на слаба осветеност: по-ясно, по-ярко и с по-цветни изображения


• Интерфейс USB 3.0 за бърз трансфер на данни без скокове и забавяне


• Софтуер за запис на снимки, видеозапис, редактиране, външен дисплей, линейни и ъглови измервания

Комплект:

• Цифрова камера MAGUS CBF90 (цифрова камера, USB кабел, USB флаш устройство с драйвери и софтуер, ръководство за потребителя и гаранционна карта)


• Стойка с вградено захранване, светлинен източник за преминаваща светлина, фокусиращ механизъм, предметна маса, монтировка за кондензер и револверна глава


• Кондензер със слот за плъзгач


• Бинокулярна глава на микроскопа със страничен порт за камера


• Планахроматичен обектив Plan 4x/0,10 ∞/1,2 WD 30 mm, парфокално разстояние: 60 mm


• Планахроматичен обектив Plan 10х/0,25 фазов ∞/1,2 WD 10,2 mm, парфокално разстояние: 60 mm


• Планахроматичен обектив Plan 20x/0,40 фазов ∞/1,2 WD 12 mm, парфокално разстояние: 60 mm


• Планахроматичен обектив Plan 40х/0,60 фазов ∞/1,2 WD 2,2 mm, парфокално разстояние: 60 mm


• Окуляр 10х/22 mm с голямо разстоянието от очите и регулиране на диоптъра (2 бр.)


• Чашка на окуляра (2 бр.)


• Центриращ телескоп


• Плъзгач за фазов контраст с фазови центриращи пръстени


• Уред за релефен контраст


• Зелен филтър


• Универсален държач за лабораторни съдове


• Адаптер за C-образна монтировка 0,5x


• Адаптер за C-образна монтировка 1x


• Захранващ кабел за микроскопа


• Покривало против прах


• Ръководство за потребителя и гаранционна карта

Предлагат се по заявка:

• Планахроматичен обектив Plan 10х/0,25 ∞/1,2 WD 10,2 mm, парфокално разстояние: 60 mm


• Планахроматичен обектив Plan 20x/0,40 ∞/1,2 WD 4 mm, парфокално разстояние: 60 mm


• Планахроматичен обектив Plan 40х/0,60 ∞/1,2 WD 2,2 mm, парфокално разстояние: 60 mm


• Окуляр 10x/22 mm със скала


• Окуляр 10x/22 mm с централен показалец


• Окуляр 10x/22 mm с решетка


• Окуляр 12,5x/16 mm (2 бр.)


• Окуляр 15x/16 mm (2 бр.)


• Окуляр 20x/12 mm (2 бр.)


• Окуляр 30x/8 mm (2 бр.)


• Устройство за фазов контраст: плъзгачи за фазов контраст, комплект план полуапохроматични фазови обективи


• Устройство за контраст с модулация на Хофман с комплект обективи


• Стъклена плоча на предметната маса


• Метална плоча на предметната маса за работа с бутилка с култура


• Комплект държачи за лабораторни съдове


• Калибрационен образец


• Монитор


• Комплект цветни филтри (син, зелен, жълт, матово стъкло)
