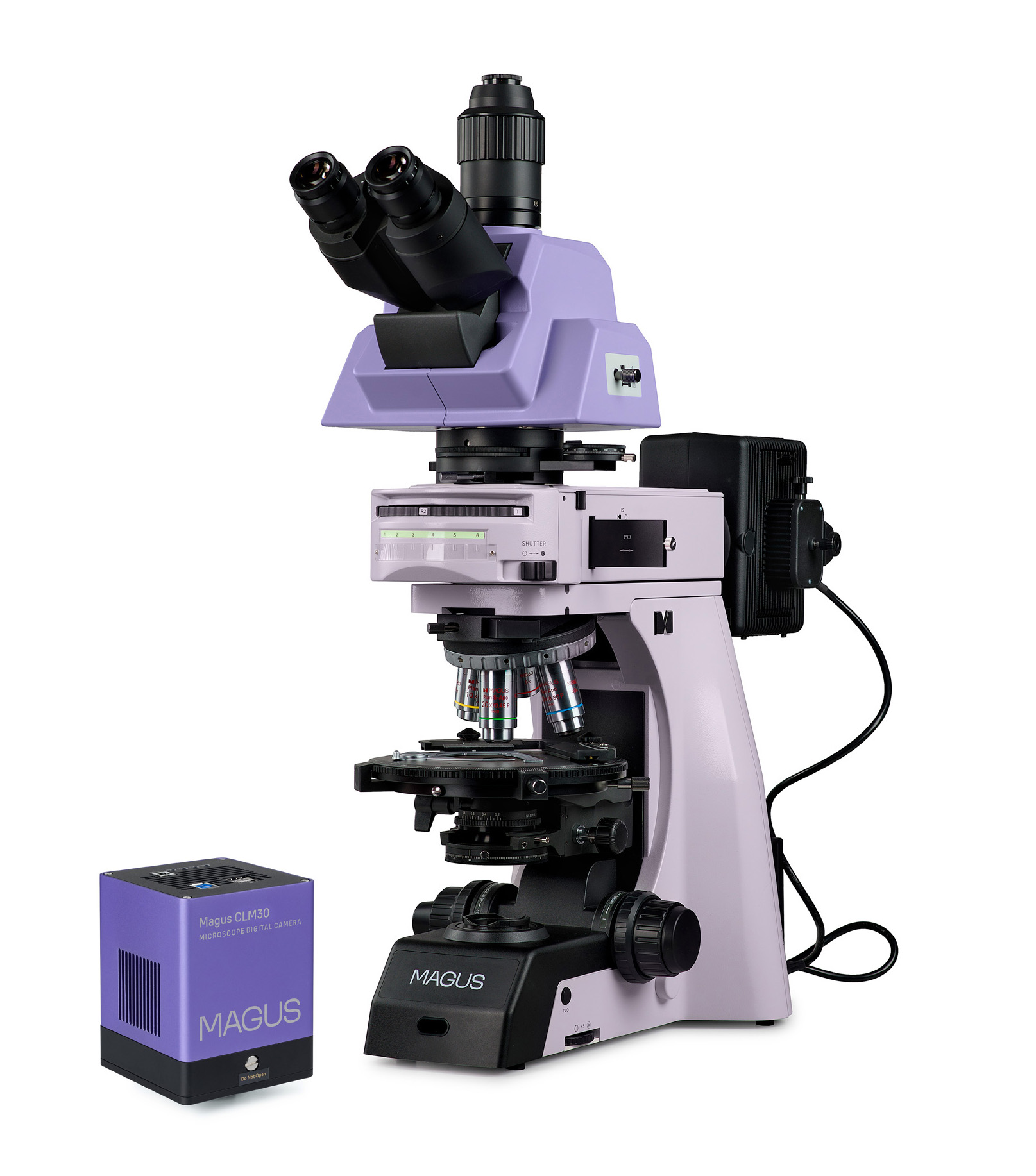

Поляризационен цифров микроскоп MAGUS Pol D890

Микроскоп за научни изследвания и индустриални проверки.

Предназначен за изучаване на обекти по метода на поляризация и светлото поле. Монтирането на допълнителни компоненти ще позволи използването на метода на тъмното поле, фазовия контраст и диференциалния интерферентен контраст в преминаваща светлина, както и диференциалния интерферентен контраст и флуоресценция в отразена светлина.

С преминаваща светлина можете да изследвате геоложки образци, както и тънки разрези на анизотропни биологични и полимерни образци.

В отразена светлина можете да изучавате полирани участъци с една полирана страна. Дебелината на непрозрачните полирани срезове е произволна, обикновено 5–10 mm. Микроскопът позволява да изследвате непрозрачни обекти с дебелина до 30 mm.

Поляризационният микроскоп използва двулъчепречупване на анизотропен образец, за да получи изображение. Линейно поляризираната светлина, когато преминава през анизотропен образец, се дели на два лъча и променя равнината на поляризация. Анализаторът обединява вибрациите на лъчите в една и съща равнина, като по този начин води до интерференция. При завъртане на предметната маса яркото, висококонтрастно изображение променя цвета си.

Микроскопът е оборудван с 8,3 MP камера с USB 3.0 интерфейс. Камерата се свързва с компютър и показва изображението на екрана си. Софтуерът допълва системата с функции за анализ и документиране.

Планполуапохроматичните и планапохроматичните обективи са без напрежение. В междинната тръба са разположени анализаторът и лещата на Бертран, както и слот за компенсатори.

Микроскопът се използва в кристалографията, петрографията, минералогията, криминалистиката, медицината и други области на науката.

Цифрова камера

Цифровата камера MAGUS CLM30 е конструирана за микроскопия по метода с флуоресценция и по метода на тъмното поле.

Камерата е оборудвана с 8,3 MP сензор и създава реалистични изображения с разделителна способност 3840x2160 px. Препоръчва се камерата да се използва с обективи с увеличение 4x, 10x, 20x и 40x. Камерата позволява заснемане на повече детайли с обективи с ниско увеличение.

Видеото се записва с 45 fps или 70 fps в зависимост от резолюцията. Видеата са плавни, с меки и фини преходи между кадрите. Движението на пробата се показва в реално време без закъснение. Камерата осигурява удобна работа с движещи се обекти и е подходяща за провеждане на демонстрации в класната стая.

Камерата е снабдена с интерфейс USB 3.0. Скоростта на предаване на данни е 10 пъти по-висока от тази на камерите с USB 2.0. Високоскоростната камера се препоръчва за професионални лаборатории, изследвания или университетско обучение.

Глава на микроскопа

Тринокулярна, с коригирана до безкрайност оптика. Потребителят избира най-удобния ъгъл на наклон на микроскопската глава в диапазона от 0° до 35°. В тринокулярната тръба е монтирана цифрова камера. Лъчът се разделя на 0/100, 100/0 или 80/20.

Основната конфигурация включва окуляри 10x/22 mm с регулиране на диоптъра и голямо разстояние от очите за работа с очила.

Револверна глава

Револверна глава за пет обектива. Свободният слот се използва за регулиране на позицията на крушката в илюминатора за отразена светлина. Потребителят също така може да монтира допълнителен обектив в свободното гнездо на револвера, което ще позволи получаване на допълнително увеличение.

Конструкцията на револверната глава ("към вътрешността") освобождава място в предната част на предметната маса и така потребителят може да види поставения в оптичния път обектив. Слотовете на револверната глава са центрирани, за да се подравнят оптичните оси на обектива и микроскопа.

Обективи

Планполуапохроматичните и планапохроматичните обективи с корекция до безкрайност са конструирани специално за наблюдения с поляризирана светлина: оптиката без напрежениe гарантира, че двулъчепречупването на светлината се получава от образеца, а не от оптичните елементи. Те осигуряват по-добра корекция на хроматичните и сферичните аберации в сравнение с планахроматични обективи.

Обективите 5x и 10x са конструирани за работа със или без покривно стъкло, обективите 20x и 50x са конструирани за работа без покривно стъкло. Парфокалното разстояние е 60 mm.

Въртяща се глава за монтиране на контрастни модули

Илюминаторът за отразена светлина разполага с вградена въртяща се глава за контрастни модули. Могат да се монтират три модула: един за преминаваща светлина и два за отразена светлина. Завъртането на въртящата се глава променя режима на наблюдение, което Ви позволява бързо да превключвате от една техника на контрастиране към друга, без да е необходимо да извършвате сложна настройка.

Фокусиращ механизъм

Микроскопът е оборудван с ниско разположени коаксиални бутони за грубо и фино фокусиране. Изследователят може да постави ръцете си върху масата и да заеме комфортна поза пред микроскопа.

Бутонът за застопоряване на грубото фокусиране Ви предоставя възможност за бързо регулиране на микроскопа след смяна на обекта на изследването. Бутонът се намира от лявата страна на микроскопа на оста на механизма за фокусиране.

Пръстенът от дясната страна регулира усилието при грубото фокусиране. Потребителят настройва удобното за работа усилие.

Предметна маса

Предметната маса се завърта на 360°, за да се види промяната на цвета на образеца, когато поляризаторът и анализаторът са в кръстосана ориентация, и тя може да се заключи в желаната позиция. Работната маса има градуировка за ъгъла на завъртане. При всяко завъртане на 90° от текущата позиция се чува щракване. Измерванията чрез нониусната скала са с точност 0,1°.

Конструкцията на предметната маса предвижда центриране с два винта, тъй като наблюденията с поляризирана светлина на анизотропен обект изискват прецизно подравняване на оста на въртене на предметната маса с оптичната ос на микроскопа.

Източници на светлина

В илюминаторите за отразена и преминаваща светлина се използват халогенни крушки с мощност 100 W. Халогенните крушки излъчват светлина с комфортна за очите цветова температура. Лампата 100 W е достатъчно ярка за работа обективи с увеличение в диапазона от 4x до 100x при светло поле и поляризирана светлина.

Осветление с отразена светлина

Осветителната система използва осветление на Кьолер. Полевата диафрагма и тази на апертурата са центровани предварително в завода в рамките на оптичната ос и не се нуждаят от допълнително центроване. Ако е необходимо, диафрагмите могат да се регулират чрез винтове за центриране. Източникът на светлина е центриран по трите оси.

Анализаторът и поляризаторът се използват за поляризационна микроскопия. Поляризаторът е стационарен, докато анализаторът се върти на 360° и разполага с нониусова скала за прецизна настройка на ъгъла.

Набор от филтри може да Ви помогне за коригиране на възпроизвеждането на цветовете.

Осветление с преминаваща светлина

Регулируема полева диафрагма, центриран кондензер с регулируема височина и оптика без напрежение, регулируема апертурна диафрагма и обръщаща се леща правят възможно регулирането на осветлението на Кьолер. Обръщащата се леща се премахва от оптичния път за обективи с ниско увеличение и се връща обратно за обективи с увеличение по-голямо от 10x. Поляризаторът може да се върти на 0–360°, с маркировки на скалата при 0°, 90°, 180° и 270°. Анализаторът се завърта на 360°, а нониусната скала осигурява точност на ъгъла.

Осветление на Кьолер с отразена и преминаваща светлина

Настройката на осветлението на Кьолер повишава качеството на изображението на образците. С подобно осветление Вие постигате максимална разделителна способност за всеки от обективите. Постига се равномерно осветяване на зрителното поле без затъмняване по краищата. Обектът на изследване е с отчетлив фокус и са премахнати смущенията в изображението.

Изследване на образци с поляризирана светлина

Поляризаторът и анализаторът се поставят в светлинния път, за да се наблюдават обекти в поляризирана светлина. Използвайте скалите на анализатора и поляризатора, за да зададете желаното кръстосано или успоредно положение на поляризиращите устройства. Завъртането на поляризатора или анализатора променя ъгъла на поляризация. Рефракцията на светлината от образеца се променя в зависимост от ъгъла на поляризиране, когато предметната маса на микроскопа се завърта.

Лещата на Бертран се използва за коноскопични изследвания.

Компенсаторите се използват за повишаване на контраста на обекти със слабо двулъчепречупване.

Принадлежности

Има набор от принадлежности, които са предназначени специално за този микроскоп.

Допълнителен план апохроматичен обектив осигурява допълнително увеличение.

Окулярите разширяват диапазона на увеличение на микроскопа. Допълнителните окуляри ще Ви помогнат да постигнете полезното увеличение на обектива, който се използва най-често.

Приставките за фазов контраст, епи-флуоресцентни приставки, кондензерите за тъмно поле и приставките за DIC разширяват наличните техники за микроскопия.

За измерване на обекти се използват калибрационен образец, който може да се комбинира с окуляр със скала или със софтуера на камерата.

Алтернативни модели

MAGUS Pol D890 е алтернатива за следните модели: Carl Zeiss Axio Imager 2 Pol, Carl Zeiss Axioscope Vario Polarization, Nikon ECLIPSE Ci-Pol, Nikon ECLIPSE E200Pol, Nikon ECLIPSE LV100ND POL/DS, Nikon ECLIPSE LV100Pol, Olympus BX53P.

Характеристики на микроскопа:

• Изследвания на прозрачни и непрозрачни анизотропни образци с поляризирана и естествена светлина


• Силни халогенни илюминатори за преминаваща и отразена светлина с мощност 100 W осигуряват ярка естествена светлина


• Ортоскопски наблюдения, леща на Бертран за коноскопични наблюдения, компенсатори, осветление на Кьолер за преминаваща и отразена светлина


• Ергономична тринокулярна глава с регулируем ъгъл на наклон и вертикален порт за камера; съотношение на разделяне на лъча (окуляр/камера): 100/0, 0/100 или 20/80


• Планполуапохроматични и планапохроматични обективи без вътрешно напрежение не показват фалшиви оптични ефекти в изображението


• Многофункционална въртяща се глава с 3 слота за монтиране на модули за различни контрастни методи


• Удобно подравняване на слотовете на револверната глава и предметната маса


• Кръгла въртяща се предметна маса с нониусова скала за прецизно измерване на ъгъла на завъртане. Може да се заключи в избраната позиция, а при всяко завъртане на 90° се чува щракване.

Характеристики на камерата:

• За микроскопия чрез флуоресценция и по метода на тъмното поле с обективи 4x, 10x, 20x и 40x


• Разделителна способност 8,3 MP: когато се работи с обективи с ниско увеличение, камерата ще Ви позволи да виждате по-фините детайли


• 45 fps и 70 fps при разделителни способности 3840x2160 px и 1920x1080 px за наблюдение на движещи се образци, видеозаписи и движение на пробите без трептене и забавяне


• Елементът на Пелтие понижава температурата на сензора по време на продължителни операции и премахва топлинния шум. Следователно по време на снимки могат да се използват ниски скорости на затвора


• Цветният CMOS сензор SONY Exmor със задно осветяване осигурява ниско ниво на шума и висока светлочувствителност дори при слаба осветеност. Ще получите по-чисти, по-ярки изображения с по-наситени цветове


• Интерфейс USB 3.0 за бърз трансфер на данни без скокове и забавяне


• Софтуер за запис на снимки, видеозапис, редактиране, функции на външен дисплей, линейни и ъглови измервания

Комплект:

• Цифрова камера MAGUS CLM30 (цифрова камера, USB кабел, 12 V, захранващ адаптер 3 A, калъф за носене, USB флаш устройство с драйвери и софтуер, ръководство за потребителя и гаранционна карта)


• Стойка с вградено захранване, фокусиращ механизъм и револверна глава


• Предметна маса


• Монтировка на кондензера


• Кондензер с подвижна леща и поляризатор за преминаваща светлина


• Илюминатор за отразена светлина с въртяща се глава и корпус за халогенна лампа


• Илюминатор за преминаваща светлина с корпус за халогенна лампа


• Тринокулярна микроскопска глава


• Междинно приспособление с леща на Бертран


• Анализатор


• Поляризатор за отразена светлина


• Компенсатори: компенсатор λ; компенсатор λ/4; кварцов клин


• Комплект филтри за отразена светлина


• Планполуапохроматичен обектив Plan S-Apo 5x/0,15 ∞/–, парфокално разстояние: 60 mm


• Планполуапохроматичен обектив Plan S-Apo 10x/0,30 ∞/–, парфокално разстояние: 60 mm


• Планполуапохроматичен обектив Plan S-Apo 20x/0,45 ∞/0, парфокално разстояние: 60 mm


• Планапохроматичен обектив Plan Apo 50x/0,80 ∞/0, парфокално разстояние: 60 mm


• Окуляр 10x/22 mm с голямо разстоянието от очите и регулиране на диоптъра (2 бр)


• Окуляр 10x/22 mm с кръстче, голямо разстоянието от очите и регулиране на диоптъра


• Чашка на окуляра (2 бр.)


• Адаптер за C-образна монтировка 1x


• Захранващ кабел


• Покривало против прах


• Ръководство за потребителя и гаранционна карта

Предлагат се по заявка:

• Планапохроматичен обектив Plan Apo 100x/0,9 ∞/0, парфокално разстояние: 60 mm


• Комплект планполуапохроматични флуоресцентни обективи Plan S-Apo 4x, 10x, 20x, 40x, 100x (маслени) ∞/0,17, парфокално разстояние: 60 mm


• Окуляр 10x/22 mm със скала


• Окуляр 10x/22 mm с решетка


• Окуляр 12,5x/16 mm (2 бр.)


• Окуляр 15x/16 mm (2 бр.)


• Окуляр 20x/12 mm (2 бр.)


• Окуляр 30x/8 mm (2 бр.)


• Фазовоконтрастно устройство: фазовоконтрастен кондензер, комплект фазови обективи, центриращ телескоп


• Кондензер за тъмно поле NA 0,7–0,9


• Имерсионен кондензер за тъмно поле NA 1,3–1,26


• Устройство за диференциален интерферентен контраст (DIC)


• Епи-флуоресцентна приставка, включваща корпус за живачна лампа, флуоресцентни филтърни кубчета и захранващ блок за живачна лампа


• Епи-флуоресцентна приставка със светодиоден източник на светлина, флуоресцентни филтърни кубчета и захранващ кабел


• Калибрационен образец
