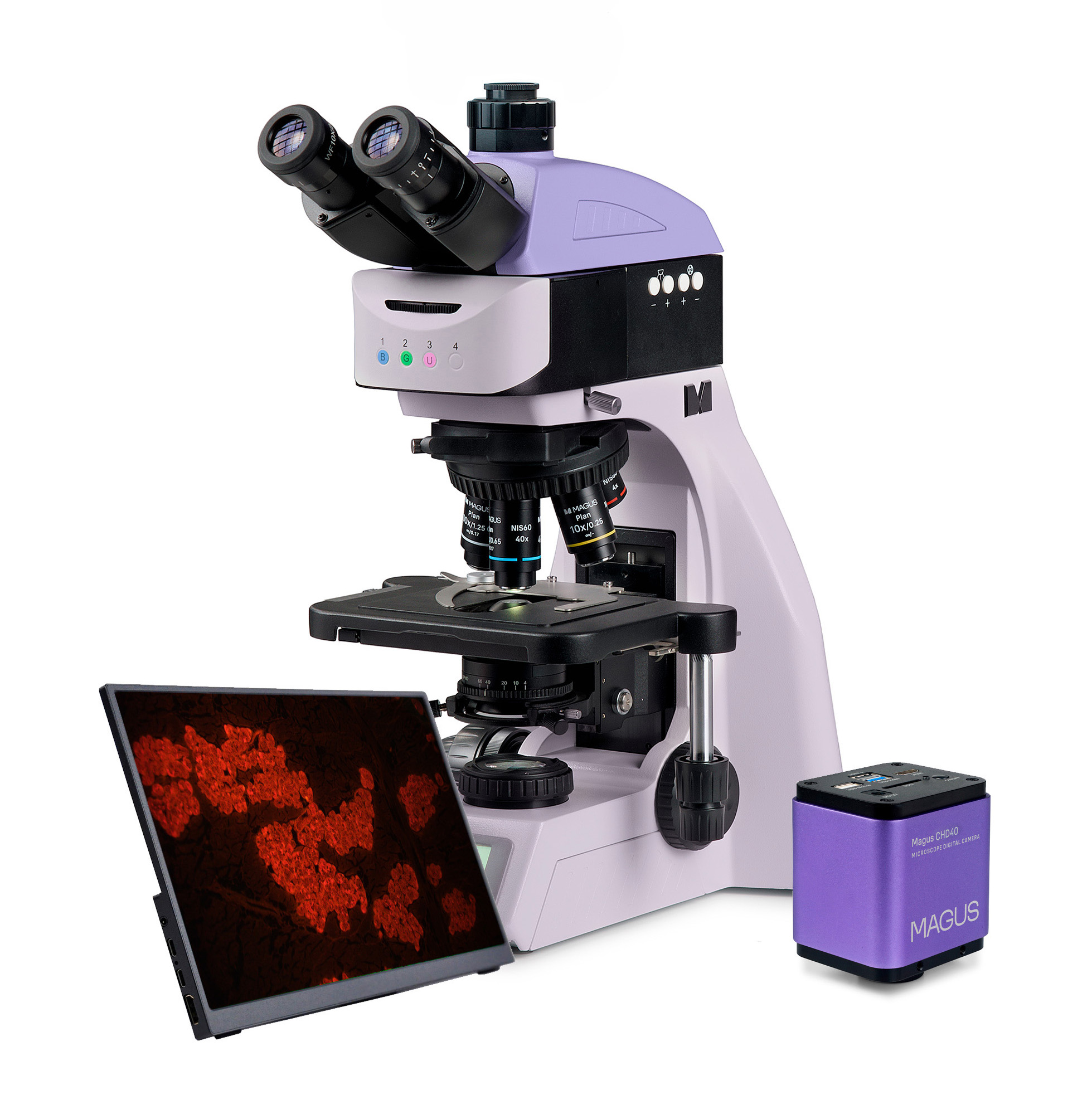

Флуоресцентен цифров микроскоп MAGUS Lum D460L LCD

Микроскопът е предназначен за наблюдение на образци с отразена светлина по метода на флуоресцентната микроскопия и в преминаваща светлина по метода на светлото поле. С допълнителни принадлежности можете да използвате и методите на тъмното поле, простата поляризация и фазовия контраст.
Кодираната револверна глава поддържа удобно за наблюдение ниво на яркостта при смяна на обективите. Системата за интелигентен контрол на осветлението на микроскопа подобрява удобството и скоростта на ежедневната работа на изследователя. Интелигентните функции помагат на обучаващите се да вникнат лесно в професията и да натрупат необходимия им професионален опит.
Флуоресцентната микроскопия се базира на способността на веществата да излъчват светлина, когато са възбудени от светлина с определена дължина на вълната. На MAGUS Lum D460L LCD образците се възбуждат със синя, зелена и ултравиолетова светлина. Дължината на вълната на излъчената светлина е по-голяма от дължината на вълната на възбуждащата светлина. Някои образци показват собствена флуоресценция, докато други трябва да бъдат третирани с флуорохроми.
Микроскопът е оборудван с 8 MP камера и три видео интерфейса: HDMI, USB 3.0 и Wi-Fi. Може да се свързва едновременно с няколко устройства: монитор, лаптоп и настолен компютър. Софтуерът допълва системата с функции за анализ и документиране.
Мониторът в цифровия микроскоп е с разделителна способност 4K.
Микроскопът се използва в медицински заведения и лаборатории, изследователски организации, центрове по криминалистика, промишлени и екологични организации, фармацевтични компании и образователни институции.

Цифрова камера

MAGUS CHD40 е цифрова HDMI камера с три видео интерфейса и автоматично превключване между 4K и Full HD в зависимост от разделителната способност на монитора.
Камерата е оборудвана с 8 MP сензор и създава реалистични изображения с разделителна способност 4К (3840x2160 px), когато е свързана чрез HDMI или USB 3.0. Когато е свързана чрез Wi-Fi, разделителната способност на изображението е Full HD (1920x1080 px).
Камерата използва интерфейс HDMI за директно свързване към телевизор, монитор или проектор. В този режим камерата работи автономно, без компютър. Интерфейсът HDMI осигурява висока и стабилна скорост на предаване на данните от камерата към външния екран. Връзката с компютър се осъществява чрез Wi-Fi или USB 3.0. Видеозаписът се прави с 30 fps.
Камерата комбинира висока честота на кадрите и широколентов HDMI, поради това видеозаписите са ярки, без неподвижни кадри или прекъсвания между кадрите. При максимална разделителна способност изображението е с добра детайлност, движещите се обекти се виждат без проблеми, а движението на обектите се показва без закъснения.

Монитор

Мониторът MAGUS MCD40 е предназначен за използване на системата за визуализация на микроскопа MAGUS.
Той се свързва с монтирана на микроскоп камера, за да показва изображение в реално време. Съвместим е с MAGUS HDMI камери, работещи с разделителна способност 4K.
Диагоналът на екрана е 13,3 инча. IPS сензорът осигурява ярко изображение при големи ъгли на видимост: ако погледнете към монитора по ъгъл, няма цветова аблация.
Дисплеят може да бъде поставен на сгъваема стойка на маса или монтиран директно върху камерата, което от двете е по-удобно за потребителя.

Глава на микроскопа

Тринокулярна, с коригирана до безкрайност оптика. Окулярните тръби се въртят на 360°. Потребителят може да регулира височината на окуляра, за да отговаря на неговия ръст. В тринокулярната тръба е монтирана цифрова камера. Съотношението на разделяне на лъча е фиксирано на 50/50.
Вертикалната тръба осигурява увеличение от 0,55x. Когато се сдвои с включения адаптер 1x, крайното увеличение на камерата е 0,55x. Когато изчислявате зрителното поле и увеличението на екрана за всеки обектив, използвайте общ коефициент от 0,55x.
Основната конфигурация включва окуляри 10x/22 mm с регулиране на диоптъра и разстояние от очите за работа с очила. Плоски гумени чашки на окулярите предпазват очилата от надраскване.

Револверна глава и обективи

Кодираната револверна глава за пет обектива е ориентирана навътре: потребителят може да вижда поставения в оптичния път обектив, а пространството над предметната маса е свободно. В свободния слот може да бъде монтиран допълнителен обектив, за да се постигне още по-голямо увеличение. Парфокалното разстояние е 60 mm.
Обективът с 40x увеличение и увеличена работна дистанция от 1,5 mm осигурява допълнителна защита на предната леща от контакт с имерсионното масло при завъртане на главата.
Над револверната глава има слот с букса за анализатор.

Поддържане на комфортно ниво на яркост в преминаващата светлина при промяна на увеличението
Обективите с различни увеличения предават светлината с различни нива на интензитет и затова при всяка смяна на обектив се налага регулиране на яркостта на светлината. Преминаването от обектив с по-голямо към обектив с по-малко увеличение причинява умора на очите, тъй като яркостта на изображението в окулярите се увеличава рязко. MAGUS Lum D460L LCD, който е оборудван с интелигентен контрол на яркостта, решава този проблем. Микроскопът запаметява яркостта за всеки избран от потребителя обектив и задава автоматично съответната яркост при завъртане на револверната глава. Интелигентното управление намалява необходимото време за регулиране на яркостта. MAGUS Lum D460L LCD увеличава комфорта на потребителя и пести време, дори когато работата изисква честа смяна на увеличението.

Фокусиращ механизъм

Коаксиални бутони за грубо и фино фокусиране.
Бутонът за грубо фокусиране се намира от лявата страна. Бутоните за фино фокусиране се намират от двете страни, десният бутон има специални вдлъбнатини за пръстите.
Пръстенът от лявата страна регулира усилието при грубото фокусиране. Потребителят настройва удобното за работа усилие.

Предметна маса

Предметната маса няма зъбна рейка и пиньон по оста X, което подобрява ергономичността. Задвижваният с ремък механизъм осигурява възможност за плавно преместване на образеца. Държачът за образеца е закрепен с два винта и може да се отстранява лесно по време на ръчно сканиране.
Дългата ръкохватка за управление на предметната маса осигурява комфорт на потребителя: ръката лежи върху масата без напрежение.

Моторизирана флуоресцентна приставка

Вътре в приставката има 4-позиционна въртяща се глава с три широколентови флуоресцентни филтъра с различна дължина на вълната: син (В), зелен (G) и ултравиолетов (UV). Необходимият филтър се въвежда в оптичния път чрез натискане на бутона. Единият бутон на приставката завърта въртящата се глава към следващия филтър по посока на часовниковата стрелка, а другият завърта въртящата се глава обратно на часовниковата стрелка. Едно положение на въртящата се глава съответства на наблюденията по метода на светлото поле с преминаваща светлина.
Източниците на възбуждаща светлина са светодиоди. Светодиодите мигновено достигат яркостта, зададена от потребителя. Те не се нагряват при продължителна употреба и могат да се изключат бързо, ако е необходимо. Това прави лесно превключването от метода на светлото поле към флуоресценция и обратно. Яркостта на светодиодите се регулира от два допълнителни бутона, които са разположени в същата работна зона като бутоните за превключване на въртящата глава. Животът на светодиода е 50 000 часа.
За висшите учебни заведения се препоръчва избора на флуоресценция, базирана на светодиоди, тъй като е най-безопасният вариант и изисква минимална поддръжка.

Осветление на Кьолер за преминаваща светлина

Правилната настройка на осветлението на Кьолер подобрява качеството на изображението на образеца. Чрез такова осветление ще постигнете максимална разделителна способност на всеки от обективите и равномерно осветяване на зрителното поле без затъмняване в краищата. Обектът на изследване е с отчетлив фокус и са премахнати смущенията в изображението.

Кондензер

Кондензерът може да се настройва по височина и да се центрира. Тип на монтировката: лястовича опашка.
Пръстенът на кондензера регулира ирисовата диафрагма на апертурата. На корпуса на кондензера има маркировка за увеличението на обектива, а пръстенът има индикаторен маркер. За постигане на контраст на всеки от обективите се препоръчва пръстенът да се завърти по такъв начин, че указателният маркер да съвпадне с маркировката за увеличението на използвания обектив.
Кондензерът има слот с пробка за плъзгач за метода на тъмното поле или плъзгач за фазовоконтрастно наблюдение. Монтажът на плъзгач пести време при смяна на метода на наблюдение.

Светлинен източник за преминаваща светлина

Илюминаторът за преминаваща светлина използва светодиод 3 W. Когато се регулира яркостта, цветната температура не се променя. Животът на светодиода е 50 000 часа.

Течнокристален екран за състояние

На екрана с течнокристален дисплей върху основата на микроскопа се показват увеличението на обектива, яркостта на светлинния източник, както и режима на работа ("спящ" и "еко").
Потребителят на микроскопа регулира яркостта, фиксира регулирането на яркостта и настройва спящия режим и таймера за автоматично изключване, като използва екрана и двата бутона.

Ергономична конструкция

Физическият дискомфорт предизвиква умора и намалява производителността. Ергономичната конструкция на микроскопа играе важна роля в ежедневните научни изследвания.
MAGUS Lum D460L LCD предлага комфорт на потребителя по време на работа.
Чрез завъртане на тръбите на окуляра, потребителят може да регулира височината на наблюдение, за да избегне напрежението в гърба и врата.
Бутоните за фокусиране се намират в долната част на тялото. Не се налага потребителят да напряга ръцете си. Благодарение на плавното движение на механизма потребителят може да се фокусира безпроблемно върху обекта.
Микроскопът работи с минимално движение на ръцете, тъй като дългата ръкохватка за контрол на предметната маса и бутонът за фино фокусиране са разположени в същата работна зона.
Микроскопът е оборудван със специална дръжка за пренасяне.
Конструкцията за скрито разположение на захранващия кабел подобрява естетиката на работното място и безопасността при пренасяне на микроскопа, както и улеснява съхранението на устройството.

Принадлежности

Има набор от принадлежности, които са предназначени специално за този микроскоп.
Допълнителните обективи осигуряват допълнително увеличение.
Окулярите разширяват диапазона на увеличение на микроскопа. Допълнителни окуляри Ви помагат да увеличите максимално потенциала на обектива, който използвате най-често.
Фазовоконтрастното устройство, плъзгачът за метод на тъмното поле и комплектът поляризатор/анализатор предлагат повече контрастни техники, за да изучавате образците, които са невидими при метода на светлото поле.
За измерване на обекти се използват калибрационен образец, който може да се комбинира с окуляр със скала или със софтуера на камерата.

Алтернативни модели

MAGUS Lum D460L LCD е алтернатива за следните модели: Carl Zeiss Primostar 3, Leica DM 1000, Leica DM 1000LED, Leica DM 2000, Leica DM 2000LED, Olympus CX 33.

Характеристики на микроскопа:

• Изучаване на образци, които флуоресцират, когато са изложени на въздействието на възбуждаща светлина


• Микроскопски методи: флуоресценция в отразена светлина, наблюдение по метода на светлото поле при преминаваща светлина


• Тринокулярна глава с регулиране на височината на наблюдение за удобство на потребителя, вертикална тръба за монтиране на цифрова камера и разделяне на лъча 50/50


• Кодирана револверна глава: яркостта на източника на светлина се задава автоматично в зависимост от избрания обектив


• Илюминаторът за преминаваща светлина е енергоспестяващ светодиод 3 W със срок на експлоатация до 50 000 часа


• Осветление на Кьолер за преминаваща светлина, центриран кондензер с регулируема височина и маркировка за увеличението на обектива


• Система за интелигентно управление на преминаващата светлина: автоматичен избор на яркост, заключване на настройката на яркостта, таймер за автоматично изключване, LCD екран за работно състояние


• Предметна маса без рейка за позициониране по оста Х с дълга ръкохватка за управление за удобна работа


• Ергономична стойка с дръжка за пренасяне и скрито разполагане на захранващия кабел


• Широка гама съвместими допълнителни принадлежности

Характеристики на камерата:

• Камерата работи автономно, без връзка с компютър и чрез интерфейс HDMI. Може да се свързва към компютър чрез Wi-Fi и интерфейс USB 3.0


• Автоматично превключване между 4K и Full HD в зависимост от разделителната способност на монитора


• 30 fps с всеки интерфейс за видео изход за наблюдение на движещи се обекти, записване на видеоматериали и придвижването на образците без трептене и забавяния


• Цветният сензор с фоново осветление CMOS SONY Exmor/Starvis осигурява ниско ниво на шума и висока светлочувствителност, дори при слаба осветеност. Ще получите по-чисти, по-ярки изображения с по-наситени цветове


• Софтуер с функции за фотография, видеозапис, редактиране и дисплей на външен монитор, както и линейни и ъглови измервания

Характеристики на монитора:

• 4K разделителната способност осигурява много детайлни, ясни и реалистични изображения


• IPS сензорът създава ярка и наситена картина с широки вертикални и хоризонтални ъгли на видимост


• Може да се монтира върху камерата или масата според предпочитанията на потребителя

Комплект:

• Цифрова камера MAGUS CHD40 (цифрова камера, HDMI кабел (1,5 m), USB 3.0 кабел (2 m), USB мишка, 32 GB SD карта памет, 12 V/1 A (европейски) захранващ адаптер, USB флаш устройство с драйвери и софтуер, ръководство за потребителя и гаранционна карта)


• Течнокристален монитор MAGUS MCD40


• Стойка с вградено захранване, светлинен източник за преминаваща светлина, фокусиращ механизъм, предметна маса, монтировка за кондензер и револверна глава


• Кондензер Abbe


• Моторизирана флуоресцентна приставка


• B/G/UV флуоресцентни филтърни кубчета


• Тринокулярна микроскопска глава


• Планахроматичен обектив Plan 4x/0,10 ∞/0,17, парфокално разстояние: 60 mm


• Планахроматичен обектив Plan 10x/0,25 ∞/0,17, парфокално разстояние: 60 mm


• Планахроматичен обектив Plan 40x/0,65 ∞/0,17, парфокално разстояние: 60 mm


• Планахроматичен обектив Plan 100x/1,25, маслен ∞/0,17 (пружинно натоварен), парфокално разстояние: 60 mm


• Окуляр 10x/22 mm с голямо разстояние от очите и регулиране на диоптъра (2 бр)


• Чашка на окуляра (2 бр.)


• Адаптер за C-образна монтировка


• Захранващ кабел за микроскопа


• Захранващ адаптер за флуоресцентна приставка


• Покривало против прах


• Ръководство за потребителя и гаранционна карта

Предлагат се по заявка:

• Окуляр 10x/22 mm със скала


• Окуляр 10x/22 mm с решетка


• Окуляр 10x/22 mm с мерник


• Окуляр 12,5x/16mm (2 бр.)


• Окуляр 15x/16mm (2 бр.)


• Окуляр 20x/12 mm (2 бр.)


• Окуляр 30x/8 mm (2 бр.)


• Планахроматичен обектив Plan 2x/0,06 ∞/–, парфокално разстояние: 60 mm


• Планахроматичен обектив Plan 20x/0,40 ∞/0,17, парфокално разстояние: 60 mm


• Планахроматичен обектив Plan 60x/0,80 ∞/0,17, парфокално разстояние: 60 mm


• Планапохроматичен обектив Plan Apo 60x/1,42, маслен ∞/0,17, парфокално разстояние: 60 mm


• Планахроматичен обектив Plan 100x/1,10 ∞/0,17, воден, парфокално разстояние: 60 mm


• Комплект планполуапохроматични флуоресцентни обективи: 4x, 10x, 20x, 40x, 100x (масло); ∞/0,17; парфокално разстояние 60 mm


• Фазовоконтрастно устройство: набор от плъзгачи за фазовоконтрастно наблюдение, допълнителен центриращ телескоп, набор от фазовоконтрастни обективи


• Фазовоконтрастно устройство: фазовоконтрастен кондензер, комплект фазови обективи, спомагателен центриращ телескоп


• Плъзгач за метода на тъмното поле


• Сух кондензер за тъмно поле NA 0,7–0,9


• Кондензер за тъмно поле в имерсионно масло NA 1,3–1,26


• Комплект поляризатор/анализатор


• Калибрационен образец


• Комплект цветни филтри (син, зелен, жълт, матово стъкло)


• Адаптер за C-образна монтировка
