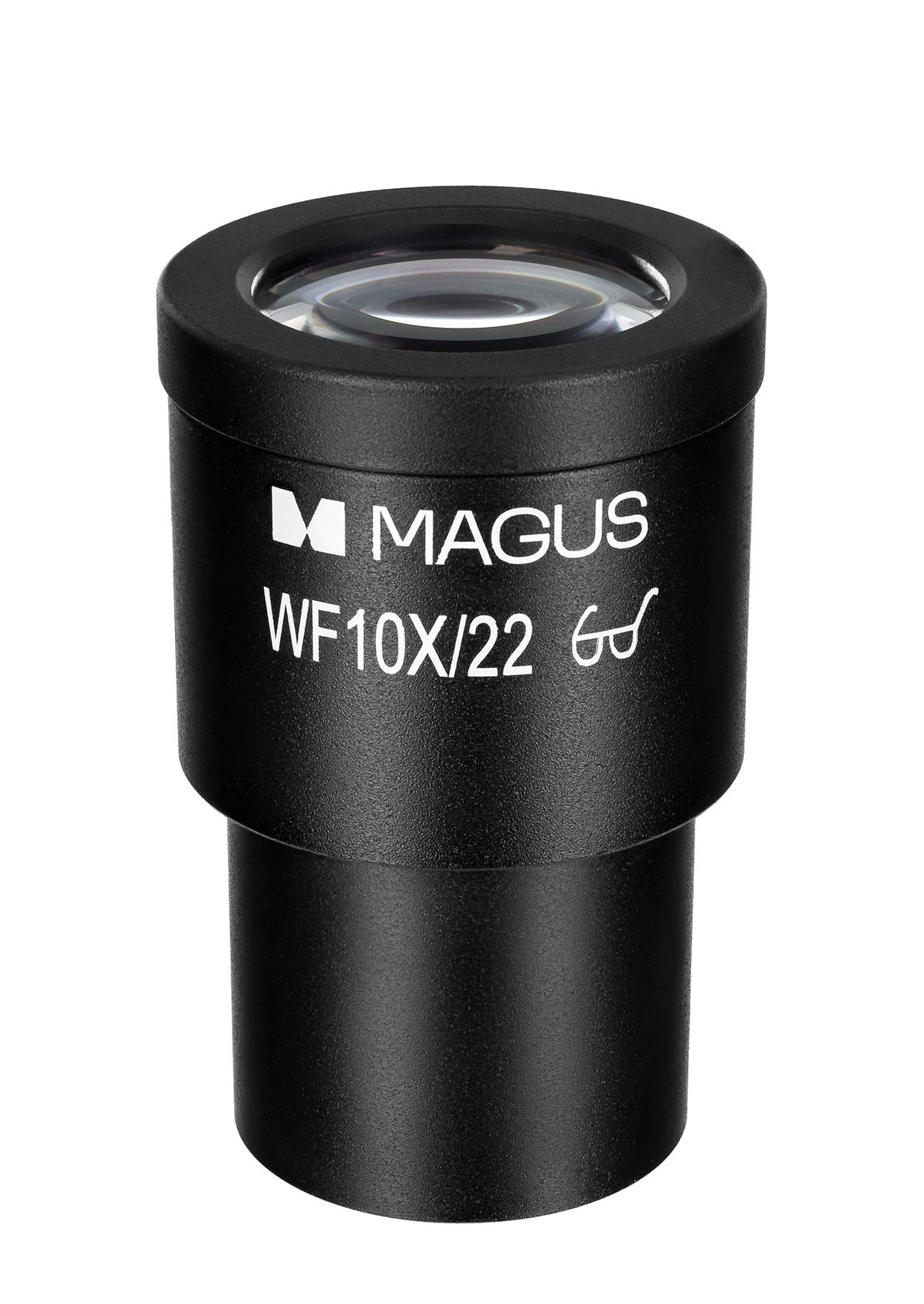

Окуляр със скала MAGUS MES10 10х/22 mm (D 30 mm)

Този окуляр има скала, която е разположена в равнината на полевата диафрагма за измерване на образци в милиметри или микрони. Делението на скалата е 0,1 mm. Той е монтиран в окулярна тръба с диаметър 30 mm, вместо в стандартен окуляр с увеличение 10x. Вие трябва да калибрирате скалата за всеки използван обектив. Изисква се калибрационен образец (микрометричен обект) със скала с градуировка 0,01 mm. Плъзгачът е разположен върху предметната маса на микроскопа и окулярът се върти в тръбата, докато скалите на окуляра и плъзгача станат паралелни.

За всеки обектив се определя също делението на скалата на окуляра. За обективи с малко увеличение Вие трябва да преброите деленията на скалата на окуляра, които попадат в границите на скалата на калибровъчния образец. За обективи със средно и голямо увеличение трябва да направите обратното, т.е. да изчислите колко деления от скалата на плъзгача попадат в границите на скалата на окуляра.

Тогава стойността на делението (E) се изчислява чрез формулата:
E = TL/A, където
T – е стойността на делението на микрометричната скала на образеца (0,01 mm);
L – брой на деленията на скалата на плъзгача;
A – брой на деленията на скалата на окуляра.

За да изчислите действителния линеен размер на образеца, Вие трябва да измерите дължината на образеца върху скалата на окуляра и след това да умножите тази стойност по изчислената за обектива стойност E.

Съвместимост:

• Биологичен микроскоп MAGUS Bio 250B


• Биологичен микроскоп MAGUS Bio 250BL


• Биологичен микроскоп MAGUS Bio 250T


• Биологичен микроскоп MAGUS Bio 250TL


• Биологичен инвертиран микроскоп MAGUS Bio V300


• Биологичен инвертиран микроскоп MAGUS Bio V350


• Металургичен микроскоп MAGUS Metal 600


• Металургичен микроскоп MAGUS Metal 600 BD


• Металургичен микроскоп MAGUS Metal 630


• Металургичен микроскоп MAGUS Metal 630 BD


• Металургичен микроскоп MAGUS Metal 650


• Металургичен микроскоп MAGUS Metal 650 BD


• Металургичен инвертиран микроскоп MAGUS Metal V700


• Металургичен инвертиран микроскоп MAGUS Metal V700 BD


• Флуоресцентен микроскоп MAGUS Lum 400


• Флуоресцентен микроскоп MAGUS Lum 400L


• Флуоресцентен инвертиран микроскоп MAGUS Lum V500


• Флуоресцентен инвертиран микроскоп MAGUS Lum V500L


• Поляризационен микроскоп MAGUS Pol 800
