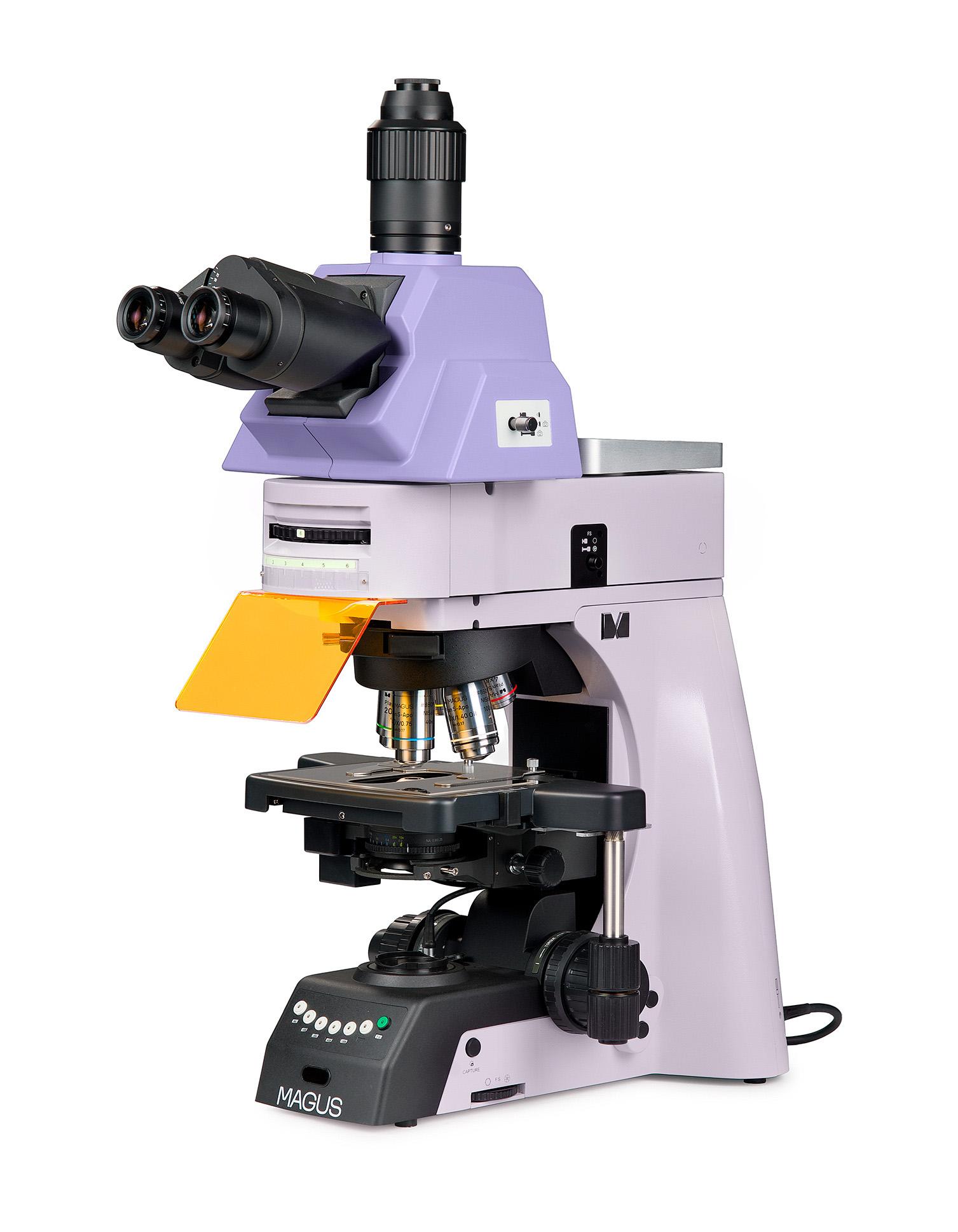

Флуоресцентен микроскоп MAGUS Lum 490L

Изследователски микроскоп за изучаване на образци в отразена светлина с помощта на флуоресценция и в преминаваща светлина по метода на светлото поле. Поставянето на допълнителни принадлежности ще позволи техниките на тъмното поле, фазов контраст, диференциален интерферентен контраст и поляризация.
Моторизираната револверна глава и кондензерът автоматизират процеса на превключване на обективите и регулиране на осветителната система за всеки от тях. Потребителят не се разсейва с настройките и се фокусира върху изследването, което ускорява операциите.
Флуоресцентната микроскопия се основава на способността на някои вещества да светят, когато са изложени на светлина от определена част от спектъра. Илюминаторът за отразена светлина съдържа четири флуоресцентни филтърни кубчета, които осигуряват оптимални условия за възбуждане на флуоресценция в синия, зеления, ултравиолетовия и червения диапазон на дължината на вълната на емисията.
Микроскопът се използва в медицински заведения и лаборатории, изследователски организации, центрове по криминалистика, промишлени и екологични организации, фармацевтични компании и образователни институции.

Глава на микроскопа

Тринокулярна глава с коригирана до безкрайност оптика. Потребителят избира най-удобния ъгъл на наклон на микроскопската глава в диапазона от 0° до 35°. Цифровата камера е монтирана на вертикалната тръба. Лъчът се разделя на 0/100, 100/0 или 80/20.
Основната конфигурация включва окуляри 10x/25 mm с регулиране на диоптъра и голямо разстояние от очите за работа с очила.

Револверна глава

Моторизираната револверна глава за 6 обектива е ориентирана далеч от наблюдателя, към стойката: потребителят вижда поставения в оптичния път обектив, а пространството над предметната маса е свободно. В свободния слот може да бъде монтиран допълнителен обектив, за да се постигне още по-голямо увеличение.
Над главата има слот с щепсел за инсталиране на анализатор или плъзгачи за диференциален интерферентен контраст.

План полуапохроматични флуоресцентни обективи

Лещите на обектива са изработени от флуорит, минерал с висока степен на прозрачност в широк спектър на дължината на вълната, без автофлуоресценция и двойно пречупване, с коригиран вторичен спектър. Голямата цифрова апертура подобрява разделителната способност на обектива. Изображението в окулярите и през цифровата камера е по-ясно, по-контрастно и по-ярко, отколкото при стандартните планахроматични обективи.
План полуапохроматичните обективи имат хроматични аберации, които се коригират за четири цвята, сферична аберация, коригирана за три цвята, и кривина на полето, коригирана за 90% от диаметъра на зрителното поле.
Обективът с увеличение 4x е предназначен за работа с образци със или без покривно стъкло. Обективите с увеличение 10х, 20x, 40x и 100x се използват за наблюдение на образци с покривно стъкло 0,17 mm. Обективът с увеличение 100x позволява потапяне в имерсионно масло. Всички обективи са предназначени за дължина на тръбата с корекция до безкрайност. Парфокалното разстояние е 60 mm.

Дистанционно управление на револверната глава

Предният панел на микроскопа има бутони за избор на обектив. С натискането на бутон револверната глава автоматично настройва избрания обектив в работното му положение. Отделен бутон се използва за преминаване между двата най-често използвани обективи.
От двете страни на корпуса до бутоните за фокусиране се намират бутони за завъртане на главата.
Позицията на осветлението и челната леща кондензера се регулират автоматично, за да паснат на избрания обектив.
Тези функции подобряват комфорта, скоростта и ефективността на потребителя.

Поддържане на комфортно ниво на яркост в преминаващата светлина при промяна на увеличението

Обективите с различни увеличения предават светлината с различни нива на интензитет и затова при всяка смяна на обектив се налага регулиране на яркостта на светлината. Преминаването от обектив с по-голямо към обектив с по-малко увеличение причинява умора на очите, тъй като яркостта на изображението в окулярите се увеличава рязко. MAGUS Lum 490L, който е оборудван с интелигентен контрол на яркостта, решава този проблем. Микроскопът запаметява яркостта за всеки избран от потребителя обектив и задава автоматично съответната яркост при завъртане на револверната глава. Интелигентното управление намалява необходимото време за регулиране на яркостта. MAGUS Lum 490L увеличава комфорта на потребителя и пести време, дори когато работата изисква честа смяна на увеличението.

Фокусиращ механизъм

Микроскопът е оборудван с ниско разположени коаксиални бутони за грубо и фино фокусиране. Изследователят може да постави ръцете си върху масата и да заеме комфортна поза пред микроскопа.
Бутонът за застопоряване на грубото фокусиране Ви предоставя възможност за бързо регулиране на микроскопа след смяна на обекта на изследването. Бутонът се намира от лявата страна на микроскопа на оста на механизма за фокусиране.
Пръстенът от дясната страна регулира усилието при грубото фокусиране. Потребителят настройва удобното за работа усилие.

Предметна маса

Плочата на предметната маса е произведена от сапфирено стъкло. Твърдостта, издръжливостта, както и устойчивостта на надраскване и химикали на сапфиреното стъкло отстъпват само на тези на диамантеното стъкло. То превъзхожда значително популярното химически закалено стъкло Gorilla Glass. Съгласно скалата на Моос (десетстепенна скала за относителната твърдост на повърхностите на минералите) Gorilla Glass е с оценка 6,8, сапфирът – 9, а диамантът – 10.
Държачът за образеца е закрепен с два винта и може да се отстранява лесно по време на ръчно сканиране.
Бутонът за управление на регулируемата по височина предметната маса осигурява комфорт на потребителя, като позволява на ръката му да лежи на работната маса за работа без умора. Бутонът за управление разполага и с регулиране на напрежението, което Ви позволява да изберете оптималното напрежение на въртене за плавно и прецизно движение на образеца.

Епифлуоресцентен илюминатор

Вътре в приставката има 5-позиционна въртяща се глава с четири флуоресцентни филтъра с различна дължина на вълната: широколентов син (В), зелен (G), ултравиолетов (UV) и теснолентов червен (R). Филтърът се избира чрез завъртане на пръстена. Едно положение на въртящата се глава съответства на наблюденията по метода на светлото поле.
Регулируемата полева диафрагма ограничава осветеното поле.
Източниците на възбуждаща светлина са светодиоди. Светодиодите мигновено достигат яркостта, зададена от потребителя. Те не се нагряват при продължителна употреба и могат да се изключат бързо, ако е необходимо. Това прави лесно превключването от метода на светлото поле към флуоресценция и обратно. Животът на светодиода е 50 000 часа. За висшите учебни заведения се препоръчва избора на флуоресценция, базирана на светодиоди, тъй като е най-безопасният вариант и изисква минимална поддръжка.

Кондензер

Оптимални настройки на кондензера за всеки обектив: лещите с превключващ механизъм автоматично се изместват от пътя на лъча при обективи с ниско увеличение и се връщат обратно при обективи с увеличение по-голямо от 10x. Една стъпка по-малко за ръчна манипулация – за бърза и удобна работа. Потребителят може също така да регулира индивидуално позицията на сгъваемата леща за специфични изследвания.
Кондензерът може да се настройва по височина и да се центрира. Тип на монтировката: лястовича опашка.
Пръстенът на кондензера регулира ирисовата диафрагма на апертурата. Корпусът на кондензера има бели апертурни маркировки и цветни маркировки за увеличението на обектива, а пръстенът има индикаторен маркер. За постигане на висококонтрастно изображение се препоръчва апертурната диафрагма да се настрои на стойност, малко по-ниска от съответстващата на използвания обектив.

Светлинен източник за преминаваща светлина

Илюминаторът за преминаваща светлина използва светодиод 3 W. Когато се регулира яркостта, цветната температура не се променя. Животът на светодиода е 50 000 часа.

Осветление на Кьолер с преминаваща светлина

Източникът на светлина се намира в задната част на микроскопа, а светлината се насочва към колектора чрез огледало.
Контрастът на изображението се контролира от апертурната диафрагма на кондензера, докато осветената площ на полето се регулира от полевата диафрагма. Управлението на полевата апертура се намира вдясно в долната част на корпуса до зоната за регулиране на фокуса. Това опростява настройката на осветлението на Кьолер.
Осветлението на Кьолер подобрява качеството на изображението на наблюдавания образец: всеки обектив постига максимална разделителна способност и зрителното поле се осветява равномерно без затъмняване в краищата. Образецът се фокусира, паразитна светлина се елиминира, а контрастът се подобрява.

Ергономична конструкция

Физическият дискомфорт предизвиква умора и намалява производителността. Ергономичната конструкция на микроскопа играе важна роля в ежедневните научни изследвания.
MAGUS Lum 490L предлага комфорт на потребителя по време на работа.
Моторизираните компоненти повишават скоростта и опростяват повтарящи се задачи при честа промяна на обективите.
Регулируемата глава позволява на потребителя да избере удобен ъгъл на наблюдение, като по този начин намалява напрежението във врата и гърба.
Бутоните за фокусиране се намират в долната част на тялото. Не се налага потребителят да напряга ръцете си. Благодарение на плавното движение на механизма потребителят може да се фокусира безпроблемно върху обекта.
Микроскопът работи с минимално движение на ръцете, тъй като дългата ръкохватка за контрол на предметната маса и бутонът за фино фокусиране са разположени в същата работна зона.

Принадлежности

Има набор от принадлежности, които са предназначени специално за този микроскоп.
Допълнителните обективи осигуряват допълнително увеличение.
Окулярите разширяват диапазона на увеличение на микроскопа. Допълнителни окуляри Ви помагат да увеличите максимално потенциала на обектива, който използвате най-често.
Допълнителните приставки за фазов контраст, тъмно поле, поляризация и DIC разширяват обхвата на микроскопските техники, като Ви позволяват да изучавате образци, които са невидими по метода на светлото поле.
Цифрови камери пренасят изображението от микроскопа на монитор, запаметяват файлове и софтуер, който прави измервания на образци в реално време.
За измерване на обекти се използва калибрационен образец, който може да се комбинира с окуляр със скала или със софтуера на камерата.

Алтернативни модели

MAGUS Lum 490L се счита за алтернатива за следните модели: Carl Zeiss Axiscope 5, Leica DM 2500, Leica DM 2500LED, Leica DM 3000, Leica DM 3000LED, Nikon ECLIPSE Ci, Nikon ECLIPSE Ni, Nikon ECLIPSE Si, Olympus BX 53, Olympus BX43 BX53 Fluo Evident.

Основни характеристики:

• Изучаване на образци, които флуоресцират, когато са изложени на въздействието на възбуждаща светлина


• Микроскопски методи: флуоресценция в отразена светлина, наблюдение по метода на светлото поле при преминаваща светлина


• Тринокулярна глава с вертикален порт за камера, регулируем ъгъл на наклона и съотношение на разделяне на лъча: 0/100, 100/0 или 80/20


• Моторизирана револверна глава, управлявана от ергономични бутони на долната стойка за превключване на обективите с едно докосване


• План полуапохроматични флуоресцентни обективи с висока разделителна способност


• Илюминатор за преминаваща светлина: енергоспестяващ светодиод 3 W със срок на експлоатация до 50 000 часа


• Осветление на Кьолер и моторизиран кондензер с лещи с превключващ механизъм


• Интелигентна система за управление на осветлението в преминаваща светлина: автоматичен избор на яркост при промяна на работния обектив


• Предметната маса е с плоча от сапфирено стъкло и има дълга дръжка за управление за по-голямо удобство при употреба


• Широка гама съвместими допълнителни принадлежности

Комплект:

• Стойка с механизъм за фокусиране, поддръжка на еко режим, полуавтоматично управление на револверната глава и кондензер


• Корпус за светодиодна лампа за преминаваща светлина (монтирана на стойката)


• Моторизирана револверна глава (монтирана на стойката)


• Държач за предметна маса с монтировка за кондензер


• Предметна маса с държач за образец


• Моторизиран кондензер Abbe с подвижна леща


• Епифлуоресцентен илюминатор


• B/G/UV/R флуоресцентни филтърни кубчета


• Тринокулярна микроскопска глава


• План полуапохроматичен флуоресцентен обектив PlanF S-Apo 4x/0,13 ∞/– WD 17 mm, парфокално разстояние: 60 mm


• План полуапохроматичен флуоресцентен обектив PlanF S-Apo 10x/0,30 ∞/0,17 WD 16 mm, парфокално разстояние: 60 mm


• План полуапохроматичен флуоресцентен обектив PlanF S-Apo 20x/0,50 ∞/0,17 WD 2,7 mm, парфокално разстояние: 60 mm


• План полуапохроматичен флуоресцентен обектив PlanF S-Apo 40x/0,75 ∞/0,17 WD 1,4 mm, парфокално разстояние: 60 mm


• План полуапохроматичен флуоресцентен обектив PlanF S-Apo 100x/1,30, маслен, ∞/0,17 WD 0,18 mm, парфокално разстояние: 60 mm


• Окуляр 10x/25 mm с голямо разстояние от очите и регулиране на диоптъра (2 бр)


• Чашка на окуляра (2 бр.)


• Адаптер за C-образна монтировка 1x


• Захранващ адаптер и захранващ кабел на микроскопа


• Захранващ адаптер и захранващ кабел за епифлуоресцентната приставка


• Покривало против прах


• Ръководство за потребителя и гаранционна карта

Предлагат се по заявка:

• Планахроматичен обектив Plan 2x/0,06 ∞/–, парфокално разстояние: 60 mm


• Планахроматичен обектив Plan 60x/0,80 ∞/0,17, парфокално разстояние: 60 mm


• Планапохроматичен обектив Plan Apo 60x/1,42, маслен ∞/0,17, парфокално разстояние: 60 mm


• Планахроматичен обектив Plan 100x/1,10, воден, ∞/0,17, парфокално разстояние: 60 mm


• Окуляр 10x/22 mm със скала


• Окуляр 10x/22 mm с решетка


• Окуляр 10x/22 mm с мерник


• Окуляр 12,5x/16 mm (2 бр.)


• Окуляр 15x/16 mm (2 бр.)


• Окуляр 20x/12 mm (2 бр.)


• Окуляр 30x/8 mm (2 бр.)


• Фазовоконтрастно устройство: фазовоконтрастен кондензер, комплект фазови обективи, центриращ телескоп


• Кондензер за тъмно поле NA 0,7–0,9


• Имерсионен кондензер за тъмно поле NA 1,3–1,26


• Устройство за диференциален интерферентен контраст (DIC)


• Епи-флуоресцентна приставка, включваща корпус за живачна лампа, флуоресцентни филтърни кубчета и захранващ блок за живачна лампа


• Комплект поляризатор/анализатор


• Цифрова камера


• Калибрационен образец


• Монитор


• Комплект цветни филтри (син, зелен, жълт, матово стъкло)
