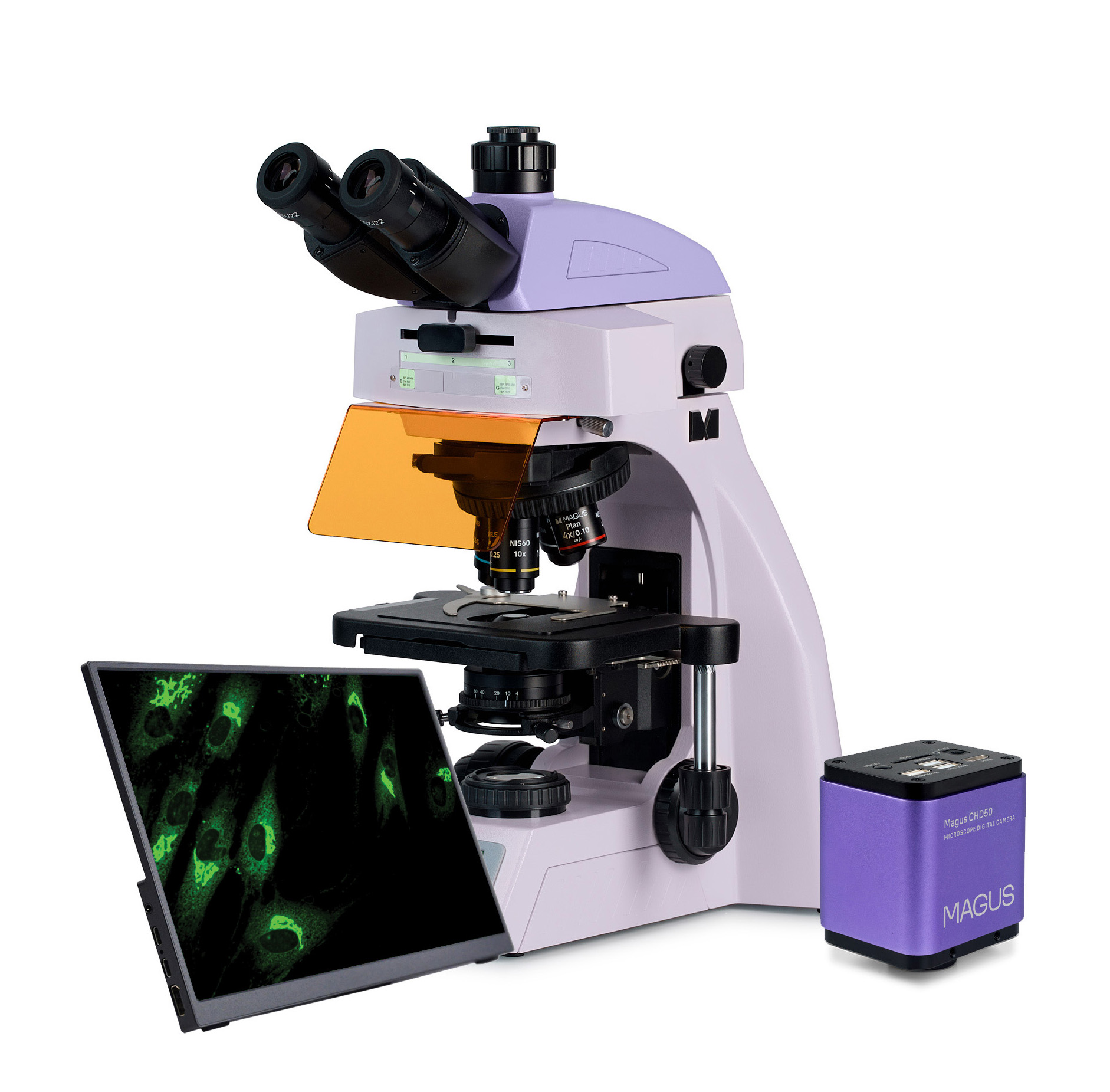

Флуоресцентен цифров микроскоп MAGUS Lum D450L LCD

Микроскопът е предназначен за наблюдение на образци с отразена светлина по метода на флуоресцентната микроскопия и в преминаваща светлина по метода на светлото поле. С допълнителни принадлежности можете да използвате и методите на тъмното поле, простата поляризация и фазовия контраст.
Кодираната револверна глава поддържа удобно за наблюдение ниво на яркостта при превключване на обективите. Интелигентното управление на осветлението на микроскопа увеличава комфорта и скоростта на рутинната работа на научния работник. "Интелигентните" функции помагат на студентите за по-лесно навлизане в професията и придобиване на необходимия професионален опит.
Флуоресцентната микроскопия се базира на способността на някои вещества да светят, когато бъдат изложени на въздействието на светлина от определена част на спектъра. При MAGUS Lum D450L обектите се облъчват със синя и зелена светлина. Дължината на вълната на излъчената светлина е по-голяма от дължината на вълната на възбуждащата светлина. Образецът свети съответно със зелено-жълта или червена светлина. Някои образци светят от само себе си, докато други светят след обработка с флуорохромни вещества.
Микроскопът е оборудван с 8 MP камера и три видео интерфейса: HDMI, USB 2.0 и WLAN. Може да се свързва едновременно с няколко устройства: монитор, лаптоп и настолен компютър.
Софтуерът допълва системата с функции за анализ и документиране.
Мониторът в цифровия микроскоп е с разделителна способност 4K.
Микроскопът се използва в медицински заведения и лаборатории, изследователски организации, центрове по криминалистика, промишлени и екологични организации, фармацевтични компании и образователни институции.

Цифрова камера

MAGUS CHD50 е цифрова HDMI камера с автоматично фокусиране, която поддържа три интерфейса. Камерата е оборудвана с 8 MP сензор и създава реалистични изображения с разделителна способност 4К (3840x2160 px), като превключва автоматично между 4K и Full HD, в зависимост от разделителната способност на монитора.
С чувствителност от 505 mV и слаб шум се постига надеждна флуоресцентна визуализация чрез стандартни режими на възбуждане. Камерата използва интерфейс HDMI за директно свързване към телевизор, монитор или проектор. В този режим камерата работи автономно, без компютър. Интерфейсът HDMI осигурява висока и стабилна скорост на предаване на данните от камерата към външния екран. Може да се свързва с компютър чрез WLAN или USB 2.0. Видеозаписът се прави с 30 fps.
Камерата се монтира в тринокулярната тръба чрез адаптер за C-образна монтировка.

Монитор

Мониторът MAGUS MCD40 се свързва с монтирана на микроскоп камера, за да показва изображение в реално време в 4K резолюция.
Диагоналът на екрана е 13,3 инча. IPS сензорът осигурява ярко изображение при големи ъгли на видимост: ако погледнете към монитора по ъгъл, няма цветова аблация.
Дисплеят може да бъде поставен на сгъваема стойка на маса или монтиран директно върху камерата, което от двете е по-удобно за потребителя.

Глава на микроскопа

Тринокулярна глава с коригирана до безкрайност оптика. Окулярните тръби се повдигат и спускат, като променят позицията си чрез завъртане около оста си. Потребителят може да регулира височината на окуляра, за да отговаря на неговия ръст.
В тринокулярната тръба е монтирана цифрова камера. Съотношението на разделяне на лъча е фиксирано на 50/50.
Вертикалната тръба осигурява увеличение от 0,55x. Когато се сдвои с включения адаптер 1x, крайното увеличение на камерата е 0,55x. Когато изчислявате зрителното поле и увеличението на екрана за всеки обектив, използвайте общ коефициент от 0,55x.
Основната конфигурация включва окуляри 10x/22 mm с регулиране на диоптъра и голямо разстояние от очите за работа с очила. Плоски гумени чашки на окулярите предпазват очилата от надраскване.

Револверна глава и обективи

Кодираната револверна глава за пет обектива е ориентирана навътре: потребителят може да вижда поставения в оптичния път обектив, а пространството над предметната маса е свободно. В свободния слот може да бъде монтиран допълнителен обектив, за да се постигне още по-голямо увеличение. Парфокалното разстояние е 60 mm.
Обективът с 40x увеличение и увеличена работна дистанция от 1,5 mm осигурява допълнителна защита на предната леща от контакт с имерсионното масло при завъртане на главата.
Над револверната глава има слот с букса за анализатор.

Поддържане на комфортно ниво на яркост в преминаващата светлина при промяна на увеличението

Обективите с различни увеличения предават светлината с различни нива на интензитет и затова при всяка смяна на обектив се налага регулиране на яркостта на светлината. Преминаването от обектив с по-голямо към обектив с по-малко увеличение причинява умора на очите, тъй като яркостта на изображението в окулярите се увеличава рязко. MAGUS Lum D450L LCD, който е оборудван с интелигентен контрол на яркостта, решава този проблем. Микроскопът запаметява яркостта за всеки избран от потребителя обектив и задава автоматично съответната яркост при завъртане на револверната глава. Интелигентното управление намалява необходимото време за регулиране на яркостта. MAGUS Lum D450L LCD увеличава комфорта на потребителя и пести време дори когато работата изисква честа смяна на увеличението.

Фокусиращ механизъм

Коаксиални бутони за грубо и фино фокусиране.
Бутонът за грубо фокусиране се намира от лявата страна. Бутоните за фино фокусиране се намират от двете страни, десният бутон има специални вдлъбнатини за пръстите.
Пръстенът от лявата страна регулира усилието при грубото фокусиране. Потребителят настройва удобното за работа усилие.

Предметна маса

Предметната маса няма зъбна рейка и пиньон по оста X, което подобрява ергономичността. Задвижваният с ремък механизъм осигурява възможност за плавно преместване на образеца. Държачът за образеца е закрепен с два винта и може да се отстранява лесно по време на ръчно сканиране.
Дългата ръкохватка за управление на предметната маса осигурява комфорт на потребителя: Ръката лежи върху масата без напрежение.

Епифлуоресцентен илюминатор

Източник на светлина за възбуждане на флуоресценцията: 3 W светодиоди, филтри за две дължини на вълните: синя (B) и зелена (G). Установяването на превключвателя на илюминатора на отразена светлина в ляво или дясно положение сменя желания филтър. Централното положение на превключвателя съответства на наблюдения по метода на светлото поле.
Светодиодите мигновено достигат яркостта, зададена от потребителя. Те не се нагряват при продължителна употреба и могат да се изключат бързо, ако е необходимо. Това прави лесно превключването от метода на светлото поле към флуоресценция и обратно. Животът на светодиода е 50 000 часа. За висшите учебни заведения се препоръчва избора на флуоресценция, базирана на светодиоди, тъй като е най-безопасният вариант и изисква минимална поддръжка.

Осветление на Кьолер с преминаваща светлина

Настройката на осветлението на Кьолер повишава качеството на изображението на образците. С подобно осветление Вие постигате максимална разделителна способност за всеки от обективите. Постига се равномерно осветяване на зрителното поле без затъмняване по краищата. Обектът на изследване е с отчетлив фокус и са премахнати смущенията в изображението.

Кондензер

Кондензерът може да се настройва по височина и да се центрира. Тип на монтировката: лястовича опашка.
Пръстенът на кондензера регулира ирисовата диафрагма на апертурата. На корпуса на кондензера има маркировка за увеличението на обектива, а пръстенът има индикаторен маркер. За постигане на контраст на всеки от обективите се препоръчва пръстенът да се завърти по такъв начин, че указателният маркер да съвпадне с маркировката за увеличението на използвания обектив.
Кондензерът има слот с пробка за плъзгач за метода на тъмното поле или плъзгач за фазовоконтрастно наблюдение. Монтажът на плъзгач пести време при смяна на техниката на наблюдение.

Светлинен източник за преминаваща светлина

Илюминаторът за преминаваща светлина използва светодиод 3 W. Когато се регулира яркостта, цветната температура не се променя. Животът на светодиода е 50 000 часа.

Течнокристален екран за състояние

На екрана с течнокристален дисплей върху основата на микроскопа се показват увеличението на обектива, яркостта и цветната температура на светлинния източник, както и режима на работа ("спящ" и "еко").
Екранът и единичен бутон позволяват на потребителя да регулира яркостта, да я заключва, да настройва спящ режим и таймер за автоматично изключване.

Ергономична конструкция

Физическият дискомфорт предизвиква умора и намалява производителността. Ергономичната конструкция на микроскопа играе важна роля в ежедневните научни изследвания.
MAGUS Lum D450L LCD предлага комфорт на потребителя по време на работа.
Чрез завъртане на главата на микроскопа потребителят избира височината на точката на гледане, за да не натоварва гърба и врата си.
Бутоните за фокусиране се намират в долната част на тялото. Не се налага потребителят да напряга ръцете си. Благодарение на плавното движение на механизма потребителят може да се фокусира безпроблемно върху обекта.
Микроскопът работи с минимално движение на ръцете, тъй като копчето за контрол на предметната маса и бутонът за фино фокусиране са разположени в същата работна зона.
Микроскопът е оборудван със специална дръжка за пренасяне.
Конструкцията за скрито разположение на захранващия кабел подобрява естетиката на работното място и безопасността при пренасяне на микроскопа, както и улеснява съхранението на устройството.

Принадлежности

Има набор от принадлежности, които са предназначени специално за този микроскоп.
Допълнителните обективи осигуряват допълнително увеличение.
Окулярите разширяват диапазона на увеличение на микроскопа. Допълнителни окуляри Ви помагат да увеличите максимално потенциала на обектива, който използвате най-често.
Фазовоконтрастното устройство, плъзгачът за метод на тъмното поле и комплектът поляризатор/анализатор предлагат повече контрастни техники, за да изучавате образците, които са невидими при метода на светлото поле.
За измерване на обекти се използва калибрационен образец, който може да се комбинира с окуляр със скала или със софтуера на камерата.

Алтернативни модели

MAGUS Lum D450L LCD е алтернатива за следните модели: Carl Zeiss Primo Star iLED, Nikon ECLIPSE Si.

Характеристики на микроскопа:

• Изучаване на образци, които флуоресцират, когато са изложени на въздействието на възбуждаща светлина


• Микроскопски методи: флуоресценция в отразена светлина, наблюдение по метода на светлото поле при преминаваща светлина


• Тринокулярната глава с вертикална тръба за монтиране на цифрова камера и регулиране на височината за наблюдаващия; разделяне на лъча на светлината 50/50


• Кодирана револверна глава: яркостта на източника на светлина се задава автоматично в зависимост от избрания обектив


• Илюминатор за отразена светлина: два светодиода по 3 W с различни дължини на вълните


• Видими филтри за възбуждане на флуоресценция: синьо (B) и зелено (G)


• Илюминатор за преминаваща светлина: енергоспестяващ светодиод 3 W със срок на експлоатация до 50 000 часа


• Осветление на Кьолер с преминаваща светлина


• Кондензер с регулируема височина и възможност за центриране с маркировка на увеличението на обективите


• Система за интелигентно управление на преминаващата светлина: автоматичен избор на яркост, заключване на настройката на яркостта, таймер за автоматично изключване, LCD екран за работно състояние


• Предметна маса без рейка за позициониране по оста Х с дълга ръкохватка за управление за удобна работа


• Ергономична стойка с дръжка за пренасяне и скрито разполагане на захранващия кабел


• Широка гама съвместими допълнителни принадлежности

Характеристики на камерата:

• Камерата работи автономно чрез HDMI интерфейс, без да е необходимо да се свързва с компютър или да се инсталира софтуер. Може да се свърже и с компютър чрез WLAN и USB 2.0 интерфейси


• Автоматичното фокусиране в режим HDMI улеснява регулирането на отчетливостта на изображението


• 30 fps с всеки интерфейс за видео изход за наблюдение на движещи се обекти, записване на видеоматериали и придвижването на образците без трептене и забавяния


• Цветният сензор с фоново осветление CMOS SONY Exmor/Starvis осигурява ниско ниво на шума и висока светлочувствителност, дори при слаба осветеност. Ще получите по-чисти, по-ярки изображения с по-наситени цветове


• Софтуер с функции за фотография, видеозапис, редактиране и дисплей на външен монитор, както и линейни и ъглови измервания

Характеристики на монитора:

• 4K разделителната способност осигурява много детайлни, ясни и реалистични изображения


• IPS сензорът създава ярка и наситена картина с широки вертикални и хоризонтални ъгли на видимост


• Може да се монтира върху камерата или масата според предпочитанията на потребителя

Комплект:

• Цифрова камера MAGUS CHD50 (цифрова камера, HDMI кабел (1,5 m), USB 3.0 кабел (2 m), USB мишка, 32GB SD карта памет, 12V/1A (европейски) захранващ адаптер, USB флаш устройство с драйвери и софтуер, ръководство за потребителя и гаранционна карта)


• Течнокристален монитор MAGUS MCD40


• Стойка с вградено захранване, илюминатор на отразена светлина за видима флуоресценция, светлинен източник за преминаваща светлина, фокусиращ механизъм, предметна маса, монтировка за кондензер и револверна глава


• Кондензер Abbe


• Епифлуоресцентна приставка


• Тринокулярна микроскопска глава


• Планахроматичен обектив Plan 4x/0,10 ∞/–, парфокално разстояние: 60 mm


• Планахроматичен обектив Plan 10x/0,25 ∞/–, парфокално разстояние: 60 mm


• Планахроматичен обектив Plan 40x/0,65 ∞/0,17, парфокално разстояние: 60 mm


• Планахроматичен обектив Plan 100x/1,25, маслен ∞/0,17 (пружинно натоварен), парфокално разстояние: 60 mm


• Окуляр 10x/22 mm с голямо разстояние от очите и регулиране на диоптъра (2 бр)


• Чашка на окуляра (2 бр.)


• Адаптер за C-образна монтировка


• Захранващ кабел за микроскопа


• Захранващ адаптер за флуоресцентна приставка


• Покривало против прах


• Ръководство за потребителя и гаранционна карта

Предлагат се по заявка:

• Окуляр 10x/22 mm със скала


• Окуляр 10x/22 mm с решетка


• Окуляр 10x/22 mm с мерник


• Окуляр 12,5x/16 mm (2 бр.)


• Окуляр 15x/16 mm (2 бр.)


• Окуляр 20x/12 mm (2 бр.)


• Окуляр 30x/8 mm (2 бр.)


• Планахроматичен обектив Plan 2x/0,06 ∞/–, парфокално разстояние: 60 mm


• Планахроматичен обектив Plan 20x/0,40 ∞/0,17, парфокално разстояние: 60 mm


• Планахроматичен обектив Plan 60x/0,80 ∞/0,17, парфокално разстояние: 60 mm


• Планапохроматичен обектив Plan Apo 60x/1,42, маслен ∞/0,17, парфокално разстояние: 60 mm


• Планахроматичен обектив Plan 100x/1,10 ∞/0,17, воден, парфокално разстояние: 60 mm


• Комплект планполуапохроматични флуоресцентни обективи: 4x, 10x, 20x, 40x, 100x (масло); ∞/0,17; парфокално разстояние 60 mm


• Фазовоконтрастно устройство: комплект фазови плъзгачи, комплект фазови обективи, центриращ телескоп


• Фазовоконтрастно устройство: фазовоконтрастен кондензер, комплект фазови обективи, центриращ телескоп


• Плъзгач за метода на тъмното поле


• Сух кондензер за тъмно поле NA 0,7–0,9


• Кондензер за тъмно поле в имерсионно масло NA 1,3–1,26


• Комплект поляризатор/анализатор


• Подложка за предметна маса, черна


• Калибрационен образец


• Комплект цветни филтри (син, зелен, жълт, матово стъкло)


• Адаптер за C-образна монтировка
