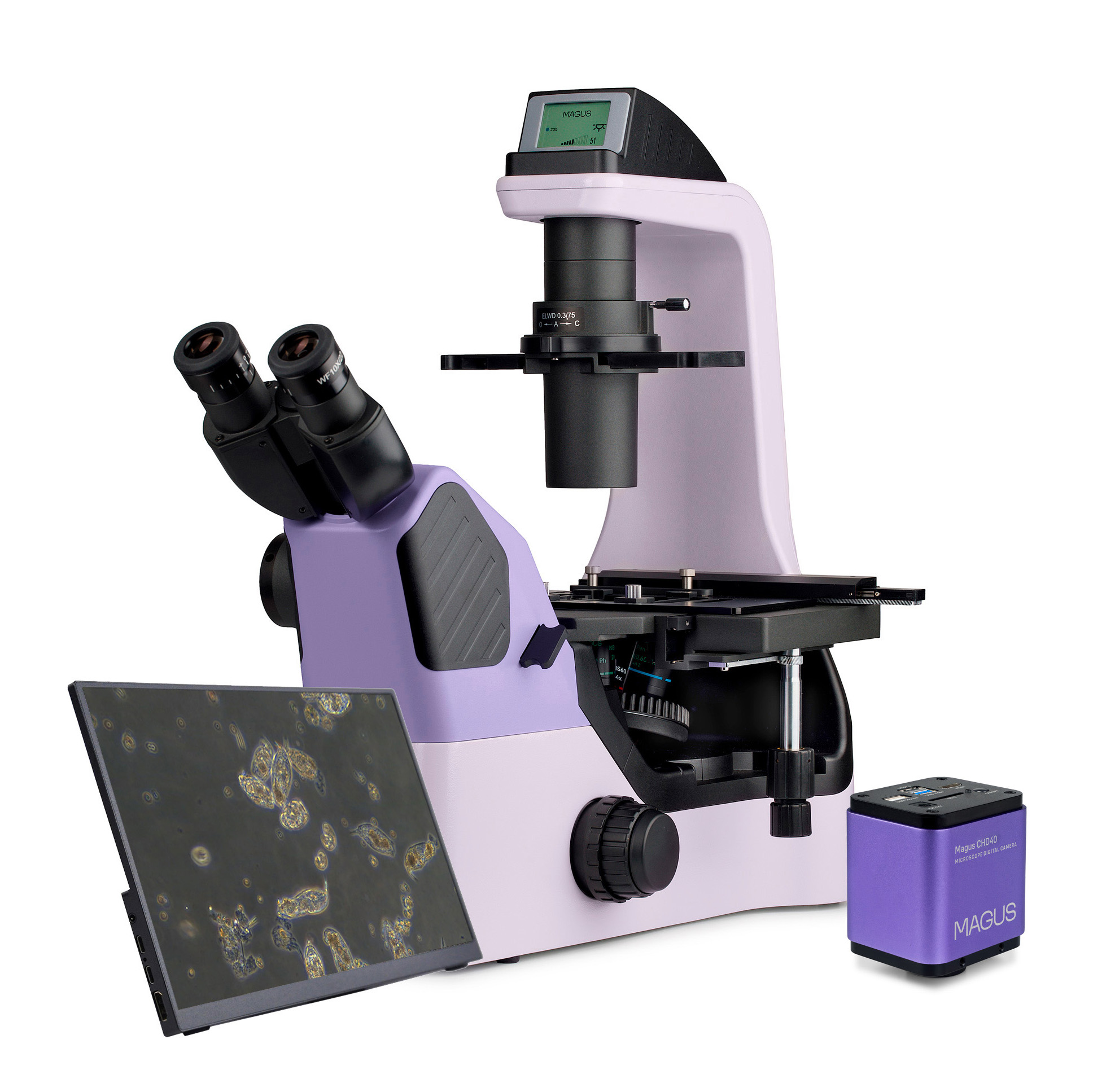

Биологичен инвертиран цифров микроскоп MAGUS Bio VD360 LCD

Микроскоп за научни изследвания.
Микроскопът е предназначен за изследване на течни утайки, клетъчни колонии, живи клетки, тъканни култури и други оцветени и неоцветени образци в лабораторни стъклени съдове.
Обърнатата конструкция на микроскопа включва използването на петриеви стъкла, многоямкови плаки, въртящи се бутилки, ролкови бутилки и колби с размер до 75 mm и дебелина на дъното 1,2 mm. Микроскопът използва специални обективи за работа с такива стъклени съдове.
След като кондензерът бъде отстранен, можете да наблюдавате клетъчни култури в петриеви стъкла или в цилиндрични колби с височина до 187 mm.
Микроскопът е оборудван с 8 MP камера и три видео интерфейса: HDMI, USB 3.0 и Wi-Fi. Може да се свързва едновременно с няколко устройства: монитор, лаптоп и настолен компютър. Камерата се монтира към микроскопа с помощта на адаптера 0,5x или 1x, който е включен в комплекта на микроскопа. Адаптерът се избира въз основа на задачите, които трябва да бъдат решени. Адаптерът 0,5x разширява зрителното поле, докато адаптерът 1x прехвърля изображението "във вида, в който е", като изрязва краищата, но всеки детайл изглежда по-голям на сензора. Софтуерът допълва системата с функции за анализ и документиране. Мониторът в цифровия микроскоп е с разделителна способност 4K.
Наблюденията се извършват при излъчена светлина с помощта на методите на светлото поле, фазовия контраст и релефния контраст.
Опционалните компоненти ще дадат възможност за използването на методите на контраст с модулация на Хофман.
Микроскопът се използва за изследвания в медицината, фармакологията, биологията и вирусологията.

Цифрова камера

MAGUS CHD40 е цифрова HDMI камера с три видео интерфейса и автоматично превключване между 4K и Full HD в зависимост от разделителната способност на монитора.
Камерата е оборудвана с 8 MP сензор и създава реалистични изображения с разделителна способност 4К (3840x2160 px), когато е свързана чрез HDMI или USB 3.0. Когато е свързана чрез Wi-Fi, разделителната способност на изображението е Full HD (1920x1080 px).
Камерата използва интерфейс HDMI за директно свързване към телевизор, монитор или проектор. В този режим камерата работи автономно, без компютър. Интерфейсът HDMI осигурява висока и стабилна скорост на предаване на данните от камерата към външния екран. Връзката с компютър се осъществява чрез Wi-Fi или USB 3.0. Видеозаписът се прави с 30 fps.
Камерата комбинира висока честота на кадрите и широколентов HDMI, поради това видеозаписите са ярки, без неподвижни кадри или прекъсвания между кадрите. При максимална разделителна способност изображението е с добра детайлност, движещите се обекти се виждат без проблеми, а движението на обектите се показва без закъснения.

Монитор

Мониторът MAGUS MCD40 е предназначен за използване на системата за визуализация на микроскопа MAGUS.
Той се свързва с монтирана на микроскоп камера, за да показва изображение в реално време. Съвместим е с MAGUS HDMI камери, работещи с разделителна способност 4K.
Диагоналът на екрана е 13,3 инча. IPS сензорът осигурява ярко изображение при големи ъгли на видимост: ако погледнете към монитора по ъгъл, няма цветова аблация.
Дисплеят може да бъде поставен на сгъваема стойка на маса или монтиран директно върху камерата, което от двете е по-удобно за потребителя.

Глава на микроскопа

Бинокулярна, с коригирана до безкрайност оптика. Цифровата камера е монтирана в страничния порт за камера на главата на микроскопа. Съотношението на разделяне на светлината е 100/0 или 0/100. Слот с букса е предвиден за монтиране за плъзгача за релефен контраст.

Револверна глава

Кодирана, за 5 обектива. В свободния слот може да бъде монтиран допълнителен обектив, за да се постигне още по-голямо увеличение.

Обективи

План-ахроматичните обективи с корекция за безкрайност и удължена работна дистанция са коригирани за дебелина на дъното на стъклото 1,2 mm. Парфокалното разстояние е 60 mm.
Обективите 4x се използват за метода на светлото поле.
Обективите 10х, 20х и 40х са фазови обективи, които се различават от обективите 4x по това, че разполагат с фазов пръстен в равнината на изходната зеница. Тези обективи за конструирани за фазовоконтрастни наблюдения, но те също така са подходящи и за методите на светлото поле и релефния контраст.

Поддържане на комфортни нива на яркост при превключване на увеличенията

Обективите с различни увеличения предават светлината с различни нива на интензитет и затова при всяка смяна на обектив се налага регулиране на яркостта на светлината. Преминаването от обектив с по-голямо към обектив с по-малко увеличение причинява умора на очите, тъй като яркостта на изображението в окулярите се увеличава рязко. MAGUS Bio VD360, който е оборудван с интелигентен контрол на яркостта, решава този проблем. Микроскопът запаметява яркостта за всеки избран от потребителя обектив и задава автоматично съответната яркост при завъртане на револверната глава. Интелигентното управление намалява необходимото време за регулиране на яркостта. MAGUS Bio VD360 LCD увеличава удобството за потребителя и спестява време дори когато работата изисква чести промени в увеличението.

Фокусиращ механизъм

Микроскопът е оборудван с ниско разположени коаксиални бутони за грубо и фино фокусиране. Изследователят може да постави ръцете си върху масата и да заеме комфортна поза пред микроскопа.
Пръстенът от дясната страна регулира усилието при грубото фокусиране. Потребителят настройва удобното за работа усилие.

Предметна маса

Предметната маса е фиксирана. Специален механизъм е монтиран върху предметната маса, който придвижва лабораторните прибори в две взаимно перпендикулярни посоки. Плавното и фино движение на обекта увеличава точността на изследването: никоя част от образеца няма да бъде пренебрегната.
Дългата ръкохватка за управление на предметната маса осигурява комфорт на потребителя: ръката лежи върху масата без напрежение.
Комплектът на микроскопа включва универсален държач за лабораторни прибори.

Кондензер

Кондензерът разполага с 0,3 цифрова апертура и работна дистанция от 75 mm. Плъзгач за фазовоконтрастно наблюдение или плъзгачът за релефен контраст със секторна диафрагма се монтира в слота на кондензера.
Плъзгач за фазовоконтрастно наблюдение представлява плоча с три отвори. Единият отвор разполага с фазова вложка за обективи 10x, 20x и 40x, докато другите два се използват за наблюдения по метода на светлото поле. Пръстенната диафрагма на плъзгача е подравнена с фазовия пръстен на обектива с помощта на центриращ телескоп.
Плъзгачът за релефен контраст със секторна диафрагма също представлява плоча с три отвора. Микроскопията с релефен контраст се активира посредством въвеждането на секторната диафрагма в оптичния път и поставянето на плъзгача в слота на главата на микроскопа в позицията, която съответства на обектива, който се използва. Когато е поставен в слота със секторната диафрагма, зеленият филтър (ND6) премахва цветните кръгове по ръбовете на наблюдаваните структури. Свободите отвори на плъзгача са конструирани за наблюдения по метода на светлото поле: един за обектив 4x и вторият за обективите 10х, 20х и 40х.

Светлинен източник

Светодиодът 3 W осигурява ярко осветяване на образеца, което е достатъчно за всички налични методи и обективи на микроскопа. Когато се регулира яркостта, цветната температура не се променя. Животът на светодиода е 50 000 часа.

Течнокристален екран за състояние

Течнокристалният дисплей на основата показва увеличението на обектива, яркостта на светлинния източник и режима на работа (спящ, еко).
Екранът и един бутон позволяват на потребителя да регулира яркостта, да я заключва, да настройва спящ режим и таймер за автоматично изключване.

Ергономична конструкция

Физическият дискомфорт предизвиква умора и намалява производителността. Ергономичната конструкция на микроскопа играе важна роля в ежедневните научни изследвания.
MAGUS Bio VD360 LCD предлага комфорт на потребителя по време на работа.
Главата на микроскопа се намира на ергономичен ъгъл така, че да не изморят Вашия гръб и врат.
Благодарение на ниската и компактна предметна маса за потребителя е удобно да борави с образеца и да работи с лабораторните прибори.
Дългата ръкохватка на подвижния механизъм прави така, че да не се налага да повдигате ръката си от масата, за да контролирате микроскопа, нито да променяте удобната си поза.
Бутоните за фокусиране се намират в долната част на тялото. Не се налага потребителят да напряга ръцете си. Благодарение на плавното движение на механизма потребителят може да се фокусира безпроблемно върху обекта.

Принадлежности

Има набор от принадлежности, които са предназначени специално за този микроскоп.
Допълнителни обективи без фазови пръстени осигуряват оптимално качество на изображението при работа в светло поле.
Окулярите разширяват диапазона на увеличение на микроскопа. Допълнителните окуляри ще помогнат за използването на пълния потенциал на обектив, който се използва по-често.
Устройството за фазов контраст при план полуапохроматични обективи е подходящо за фундаментални и приложни изследвания. План полуапохроматичните обективи осигуряват висока степен на корекция на аберациите, създавайки ясни, ярки и висококонтрастни изображения.
Контраст с модулация на Хофман Ви позволява да визуализирате фините детайли в живи образци с висок контраст и без ореоли, което позволява изучаването на динамични процеси в реално време.
За измерване на обекти се използват калибрационен образец, който може да се комбинира с окуляр със скала или със софтуера на камерата.
Държачи на съдове и вложки за предметна масичка се използват за удобното монтиране върху микроскопа на бутилки за култури от различни видове и с различни размери.

Алтернативни модели

MAGUS Bio VD360 LCD е алтернатива за следните модели: Carl Zeiss Primovert, Leica DM IL LED, Leica DMi1, Nikon ECLIPSE Ts2, Nikon ECLIPSE Ts2-F, Nikon ECLIPSE Ts2R, Olympus CKX53, Olympus IX53.

Характеристики на микроскопа:

• Изследване на оцветени и неоцветени обекти в лабораторни стъклени съдове: Петриеви стъкла, колби, плаки, работа със стъклени съдове с височина до 187 mm


• Методи на микроскопия – светло поле, фазов контраст и релефен контраст; с опционалните принадлежности – контраст с модулация на Хофман.


• Кодирана револверна глава: яркостта на източника на светлина се задава автоматично в зависимост от избрания обектив


• Бинокулярна глава със странична тръба за монтиране на цифрова камера; разделяне на лъча 100/0 или 0/100


• Илюминатор за преминаваща светлина: енергоспестяващ светодиод 3 W със срок на експлоатация до 50,000 часа


• Кондензер със слот за монтиране на плъзгачи; включен фазовоконтрастен плъзгач, фазовите пръстени са центрирани


• Система за интелигентно управление на осветлението: автоматичен избор на яркост, заключване на затъмняването, таймер за автоматично изключване, течнокристален екран за работното състояние


• Предметна маса с движение на стъклените съдове по осите X и Y, включен универсален държач за съдове, дългата дръжка за управление на предметната маса осигурява комфорт на потребителя по време на работа

Характеристики на камерата:

• Камерата работи автономно, без връзка с компютър и чрез интерфейс HDMI. Може да се свързва към компютър чрез Wi-Fi и интерфейс USB 3.0


• Автоматично превключване между 4K и Full HD в зависимост от разделителната способност на монитора


• 30 fps с всеки интерфейс за видео изход за наблюдение на движещи се обекти, записване на видеоматериали и придвижването на образците без трептене и забавяния


• Цветният сензор с фоново осветление CMOS SONY Exmor/Starvis осигурява ниско ниво на шума и висока светлочувствителност, дори при слаба осветеност. Ще получите по-чисти, по-ярки изображения с по-наситени цветове


• Софтуер с функции за фотография, видеозапис, редактиране и дисплей на външен монитор, както и линейни и ъглови измервания

Характеристики на монитора:

• 4K разделителната способност осигурява много детайлни, ясни и реалистични изображения


• IPS сензорът създава ярка и наситена картина с широки вертикални и хоризонтални ъгли на видимост


• Може да се монтира върху камерата или масата според предпочитанията на потребителя

Комплект:

• Цифрова камера MAGUS CHD40 (цифрова камера, HDMI кабел (1,5 m), USB 3.0 кабел (2 m), USB мишка, 32 GB SD карта памет, 12 V/1 A (европейски) захранващ адаптер, USB флаш устройство с драйвери и софтуер, ръководство за потребителя и гаранционна карта)


• Течнокристален монитор MAGUS MCD40


• Стойка с вградено захранване, светлинен източник за преминаваща светлина, фокусиращ механизъм, предметна маса, монтировка за кондензер и револверна глава


• Кондензер със слот за плъзгач


• Бинокулярна глава на микроскопа със страничен порт за камера


• Планахроматичен обектив Plan 4x/0,10 ∞/1,2 WD 30 mm, парфокално разстояние: 60 mm


• Планахроматичен обектив Plan 10х/0,25 фазов ∞/1,2 WD 10,2 mm, парфокално разстояние: 60 mm


• Планахроматичен обектив Plan 20x/0,40 фазов ∞/1,2 WD 12 mm, парфокално разстояние: 60 mm


• Планахроматичен обектив Plan 40х/0,60 фазов ∞/1,2 WD 2,2 mm, парфокално разстояние: 60 mm


• Окуляр 10х/22 mm с голямо разстоянието от очите и регулиране на диоптъра (2 бр.)


• Чашка на окуляра (2 бр.)


• Центриращ телескоп


• Плъзгач за фазов контраст с фазови центриращи пръстени


• Уред за релефен контраст


• Зелен филтър


• Универсален държач за лабораторни съдове


• Адаптер за C-образна монтировка 0,5x


• Адаптер за C-образна монтировка 1x


• Захранващ кабел за микроскопа


• Покривало против прах


• Ръководство за потребителя и гаранционна карта

Предлагат се по заявка:

• Планахроматичен обектив Plan 10х/0,25 ∞/1,2 WD 10,2 mm, парфокално разстояние: 60 mm


• Планахроматичен обектив Plan 20x/0,40 ∞/1,2 WD 4 mm, парфокално разстояние: 60 mm


• Планахроматичен обектив Plan 40х/0,60 ∞/1,2 WD 2,2 mm, парфокално разстояние: 60 mm


• Окуляр 10x/22 mm със скала


• Окуляр 10x/22 mm с централен показалец


• Окуляр 10x/22 mm с решетка


• Окуляр 12,5x/16 mm (2 бр.)


• Окуляр 15x/16 mm (2 бр.)


• Окуляр 20x/12 mm (2 бр.)


• Окуляр 30x/8 mm (2 бр.)


• Устройство за фазов контраст: плъзгачи за фазов контраст, комплект план полуапохроматични фазови обективи


• Устройство за контраст с модулация на Хофман с комплект обективи


• Стъклена плоча на предметната маса


• Метална плоча на предметната маса за работа с бутилка с култура


• Комплект държачи за лабораторни съдове


• Калибрационен образец


• Комплект цветни филтри (син, зелен, жълт, матово стъкло)
