Кратко описание

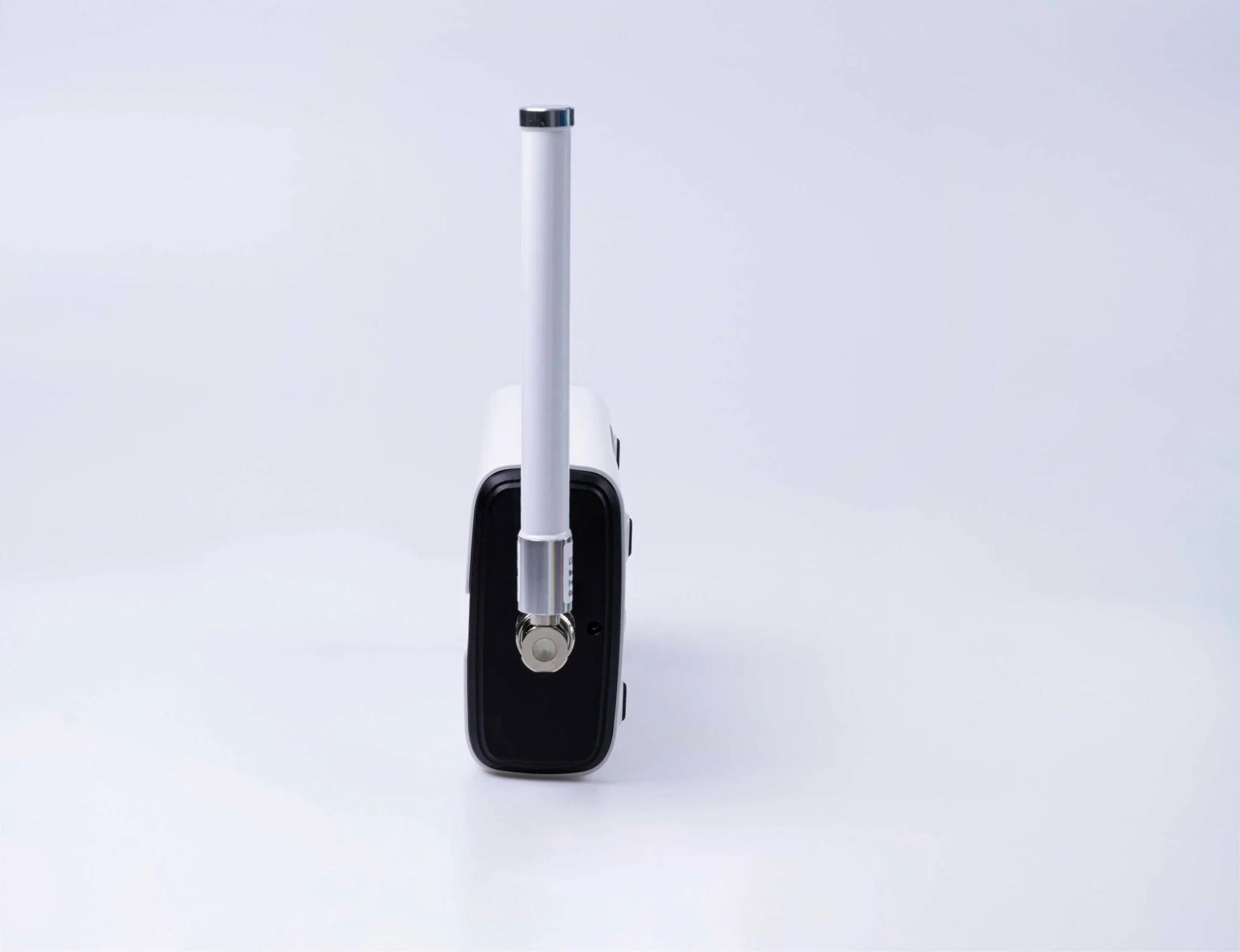

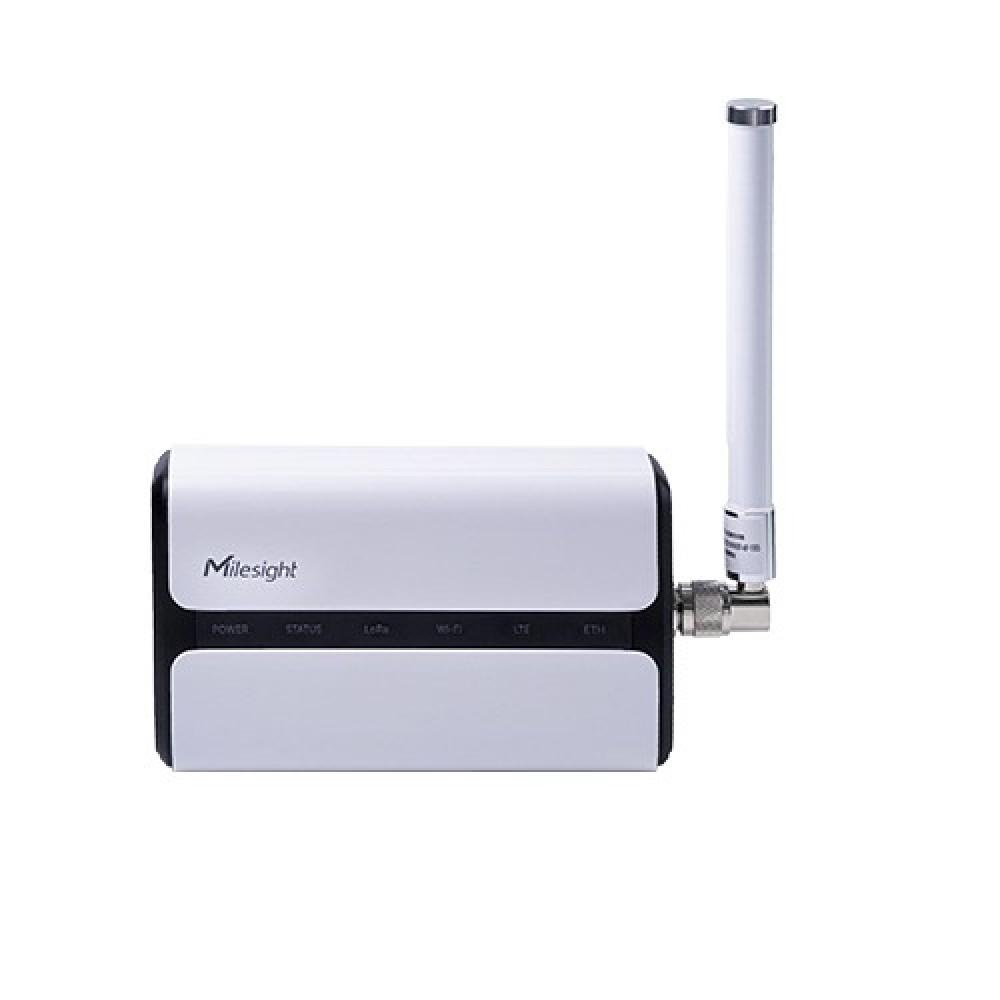

Milesight UG65-868M-EA е вътрешен 8-канален LoRaWAN® шлюз за свързване на смарт устройства в IoT мрежи. Моделът работи в честотния план EU868, подходящ за европейски LoRaWAN® приложения. Устройството използва четириядрен 64-битов ARM Cortex-A53 процесор с тактова честота 1,5 GHz. Разполага с 512 MB DDR4 RAM и 8 GB eMMC флаш памет. LoRaWAN® частта е базирана на чип Semtech SX1302. Шлюзът поддържа осем канала с half-duplex и full-duplex комуникация. Поддържат се LoRaWAN® класове A, B и C. За мрежова свързаност са налични Gigabit Ethernet, Wi-Fi и опционална клетъчна комуникация. Моделът има вграден мрежов сървър и поддържа интеграция чрез MQTT, HTTP, BACnet/IP и Modbus TCP. Корпусът е с клас на защита IP65 и позволява настолен, стенен или стълбов монтаж.

Технически характеристики

Тип: вътрешен LoRaWAN® шлюз
Модел: UG65-868M-EA
Честотен план: EU868 / 868 MHz
LoRaWAN® канали: 8, half-duplex/full-duplex
LoRaWAN® класове: Class A, Class B и Class C
Процесор: четириядрен 1,5 GHz, 64-битов ARM Cortex-A53
Оперативна памет: 512 MB DDR4 RAM
Флаш памет: 8 GB eMMC
LoRa чип: Semtech SX1302
Чувствителност: -140 dBm при 292 bps
Максимална изходна мощност на LoRa: 27 dBm
LoRa антена: 1 × 50 Ω N-Female външен конектор
Ethernet: 1 × RJ45 WAN, 10/100/1000 Base-T, PoE PD по IEEE 802.3af
Wi-Fi: IEEE 802.11 b/g/n, 2,4 GHz, AP или Client режим
Захранване: 9–24 V DC, IEEE 802.3af PoE или 5 V/1 A чрез USB Type-C
Типична консумация: 2,9 W
Максимална консумация: 4,2 W
Поддържани интеграции: MQTT(s), HTTP(s), BACnet/IP, BACnet/SC, Modbus TCP и Modbus RTU over TCP
Управление: уеб интерфейс, CLI чрез SSH/Telnet, SNMP, Milesight Development Platform и DeviceHub
Работна температура: от -40 °C до +70 °C
Температура на съхранение: от -40 °C до +85 °C
Материал на корпуса: PC+ABS, UL94 V-0
Цвят: бял и черен

Сертификати и стандарти

CE: продуктът е посочен с CE маркировка в техническата документация.
RED: посочено съответствие с CE(RED) за радиооборудване.
RoHS: посочено съответствие с изискванията RoHS.
IP65: корпус с документирaна защита от прах и водни струи.
UL94 V-0: корпусът е изработен от PC+ABS материал с посочен клас на запалимост UL94 V-0.
Wi-Fi: поддръжка на IEEE 802.11 b/g/n в честотния обхват 2,4 GHz.

За какво е подходящ продуктът

За изграждане на вътрешни LoRaWAN® мрежи за смарт сгради.
За свързване и управление на LoRaWAN® крайни устройства от клас A, B и C.
За интеграция на LoRaWAN® данни със системи за управление на сгради чрез BACnet/IP или BACnet/SC.
За интеграция с PLC и други системи чрез Modbus TCP или Modbus RTU over TCP.
За IoT инсталации с Ethernet, Wi-Fi и PoE свързаност.
За приложения, изискващи дистанционно управление чрез Milesight Development Platform или DeviceHub.
За монтаж на настолен плот, стена или стълб.

Основни предимства

Капацитет: поддръжка на приблизително 2000 крайни устройства при интервал на uplink от 10 минути.
Гъвкава свързаност: Ethernet, Wi-Fi и опционална 4G клетъчна комуникация.
PoE захранване: възможност за захранване през Ethernet по IEEE 802.3af.
Вградени функции: мрежов сървър, WAN failover, watchdog, RTC и timer.
Интеграция: поддръжка на MQTT(s), HTTP(s), BACnet, Modbus, Python SDK и Node-RED.
Защита на корпуса: клас IP65 за работа в подходящи закрити и защитени среди.

Начин на употреба

Поставете шлюза на плот, стена или стълб според избрания начин на монтаж.
Свържете LoRaWAN® антена към външния N-Female конектор.
Захранете устройството чрез 9–24 V DC, IEEE 802.3af PoE или USB Type-C при използване на съвместим източник.
Свържете шлюза към мрежата чрез Ethernet или конфигурирайте Wi-Fi в поддържан режим AP или Client.
Извършете конфигурацията и управлението чрез уеб интерфейса, Milesight Development Platform или DeviceHub.

Често задавани въпроси

Какъв честотен план използва Milesight UG65-868M-EA?

Моделът е предназначен за LoRaWAN® работа в европейския честотен план EU868, 868 MHz.

Колко LoRaWAN® канала има шлюзът?

Шлюзът разполага с 8 LoRaWAN® канала с half-duplex и full-duplex комуникация.

Какви LoRaWAN® класове поддържа?

Поддържат се Class A, Class B и Class C.

Поддържа ли захранване чрез PoE?

Да. Ethernet портът поддържа PoE PD по IEEE 802.3af.

Какви интерфейси за интеграция са налични?

Поддържат се MQTT(s), HTTP(s), BACnet/IP, BACnet/SC, Modbus TCP и Modbus RTU over TCP.

Допълнителна информация

Безжична диагностика: вграденият Noise Analyzer сканира LoRaWAN® честотните канали и измерва нивата на RSSI за анализ на смущенията.
Мрежова сигурност: поддържат се VPN протоколи, защитна стена, контрол на достъпа, DMZ, port mapping, MAC binding и филтриране.
Разширяване: шлюзът поддържа multicast downlink control, Gateway Fleet и FUOTA за поддържани крайни устройства.

Размери и тегло

Размери: 180 × 110 × 55,5 mm
Тегло: 548 g

Информация за производителя

Производител: Xiamen Milesight IoT Co., Ltd.
Търговска марка: Milesight
Произход на марката: Китай
Основна дейност: разработване и производство на IoT продукти, сензори, LoRaWAN® шлюзове и контролери, системи за видеонаблюдение и интелигентни решения за свързване и анализ на физическия свят.
Продуктова екосистема: Milesight Development Platform, DeviceHub, Milesight IoT Cloud, Python SDK и Node-RED.
