DisplayPort кабели как да изберете

DisplayPort кабели - навсякъде

DisplayPort кабелите са един от двата най-популярни наfчина да свържете игрална конзола или компютър към телевизор или монитор, за да се забавлявате още по-качествено. Ето какво е добре да знаете за DisplayPort кабелите, преди да ги използвате.

Какво представляват DisplayPort кабелите?

DisplayPort е цифров аудио и видео интерфейс, чийто стандарт е дело на международната организация VESA. Това е първият видео интерфейс, който разчита на предаване на пакетирани данни, както технологии като Ethernet , USB и PCI Express. Позволява използването на вътрешни и външни връзки на дисплея и добавянето на допълнителни функции, без да се налага смяна на самите DisplayPort кабели.

Dell, AMD, Samsung, Intel, NVIDIA, HP, Lenovo, Philips, AOC и други титани в индустрията са одобрили DisplayPort, който също е безплатен за използване. DisplayPort кабелите са по-мощен вариант на HDMI кабелите при аудио и видео предаване. И все пак всичко зависи от версията на конкретните HDMI и DisplayPort. Към момента битката на DisplayPort 2.1 vs. HDMI 2.1 е в разгара си!

Характеристики на DisplayPort кабелите

DisplayPort кабели - научете повече!

По отношение на честотната лента, DisplayPort кабелите са много подобни на високоскоростния HDMI, но могат да имат много по-висока честота на опресняване при пикова разделителна способност. Това прави DisplayPort кабелите много по-мощни. Ето защо DisplayPort кабелите са предпочитаната връзка за монитори от висок клас и графични карти от години.

DisplayPort кабелите използват много по-ефективно 128b/132b кодиране, което води до много по-ефективно използване на наличната честотна лента. В крайна сметка ви дава използваема скорост на данни от 77,37 Gbps от 80 Gbps обща честотна лента. Данните за управление и контрол на устройството, като VESAEDID, MCCS и DPMS стандарти, се пренасят по двупосочен полудуплексен допълнителен канал за горната връзка. Освен това комуникационният конектор може да изпраща и получава двупосочни USB сигнали.

Всички функции на DisplayPort могат да се използват чрез всички DisplayPort кабели. DisplayPort няма множество дизайни и всички DisplayPort кабели имат едно и също основно оформление и окабеляване и поддържат всякакви функции, като аудио, последователна верига, G-Sync/FreeSync, HDR и DSC.

Съвместимост на DisplayPort кабели

DisplayPort кабели - свържете се с нас!

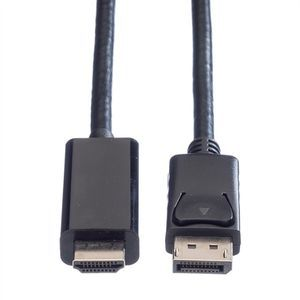

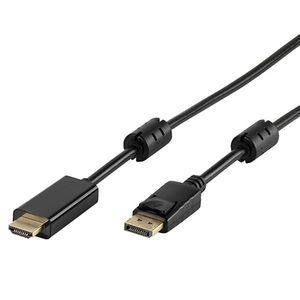

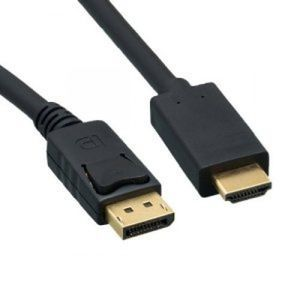

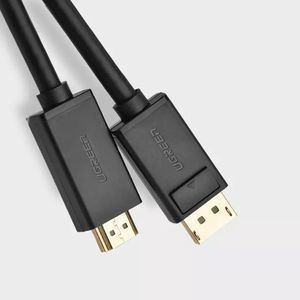

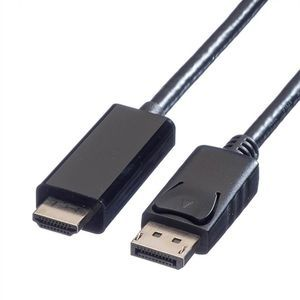

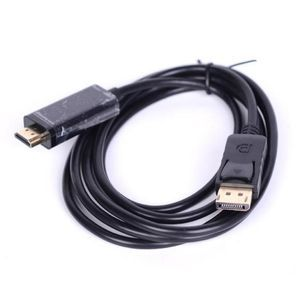

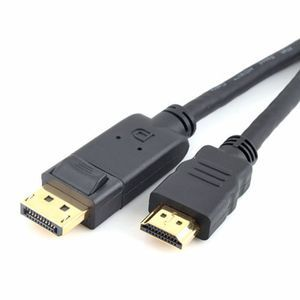

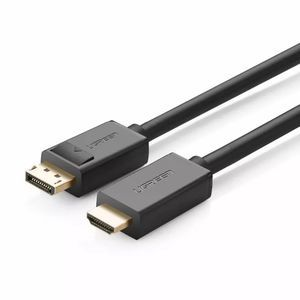

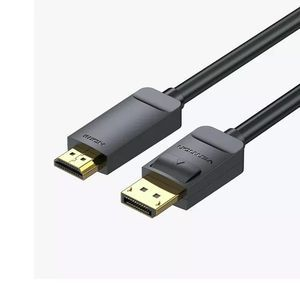

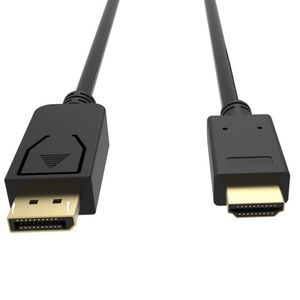

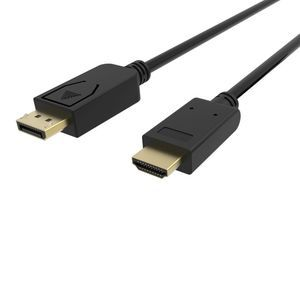

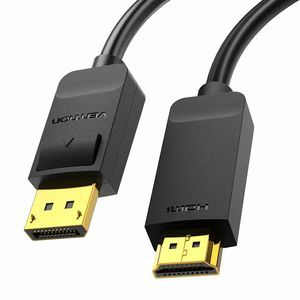

Интерфейсът използва диференциален сигнал, който не е съвместим с DVI или HDMI. Въпреки това, портовете DisplayPort с двоен режим са проектирани да предават DVI или HDMI протокол с една връзка (TMDS) през интерфейса чрез използване на външен пасивен адаптер, позволявайки режим на съвместимост и преобразувайки сигнала от 3,3 до 5 волта. Освен това можете да намерите преобразуващи DisplayPort кабели към HDMI за свързване на DisplayPort към HDMI порт. Посоката на сигнала е от DisplayPort към HDMI, но не можете да използвате същия кабел в посока HDMI към DisplayPort. За да превърнете HDMI сигнала в DisplayPort ви трябва активен преобразувател с декодер!

DisplayPort кабелите не поддържат Dual-mode VGA и dual-link DVI с пасивни конектори. Необходим е активен конектор за тези комуникационни портове за преобразуване на правилния изходен протокол и сигнал. Конекторът DisplayPort на DisplayPort кабели може да захранва VGA конектора. Въпреки това, двойният DVI конектор може да изисква допълнително захранване.

В основната връзка на конектора на DisplayPort кабелите може да има една, две или четири диференциални двойки данни (ленти). Данните са кодирани като 128b/132b във версии 2.0/2.1 за разлика от по-старите версии където кодирането е 8b/10b, където всеки от осемте бита на съобщението се преобразува в 10-битов символ (разликата от 2 бита е за баланс на единици и нули и не носи информация).

DisplayPort кабелите се свързват към компютърна видеокарта, но не всички карти разполагат с такъв порт, така че проверете дали можете да използвате DisplayPort кабели за вашата система.

Видове DisplayPort кабели

DisplayPort кабели - JAR Computers

В основата на всеки кабелен стандарт от висок клас стоят някои характеристики, които показват точно на какво е способен. DisplayPort кабелите предлагат широка и впечатляваща честотна лента за предаване на данни от първата им итерация и това се подобрява в следващите поколения. Както всичко останало в света на технологиите, DisplayPort кабелите също еволюират. Ето защо всеки следващ стандарт за DisplayPort кабели е с по-големи възможности.

Поддържаната скорост на предаване на DisplayPort кабели е различна. DisplayPort определя четири различни режима на предаване (RBR, HBR, HBR2 и HBR3) до версия 1.4а и 3 нови във версии 2.0 и 2.1 - UHBR 10, UHBR 13.5 и UHBR 20, които поддържат постепенно увеличаване на честотната лента, като последната UHBR 20 стандартизира 20.0 Gbit/s на линия или общо на 4 линии правят 80.00 Gbit/s. Не всички DisplayPort кабели поддържат всичките режими на предаване. VESA предоставя сертификат за всяко ниво на честотна лента. Тези сертификати не са задължителни и не всички DisplayPort кабели са сертифицирани по VESA.

Дори ако скоростта на предаване на DisplayPort кабелите е ограничена, те все още са съвместими с всички DisplayPort устройства, но максималната разделителна способност или наличната честота на опресняване ще бъдат ограничени.

DisplayPort кабелите не се класифицират по „версия“. Въпреки че обикновено са маркирани с номера на версията, като HBR2 кабел с надпис „DisplayPort 1.2 кабел“, това обозначение не е разрешено от VESA. Ако DisplayPort кабелите са сертифицирани, те ще бъдат класифицирани само според нивото на сертифициране на честотната лента (RBR, HBR, HBR2, HBR3, UHBR 10, UHBR 13.5 и UHBR 20).

Конектори на DisplayPort кабели

Когато купувате DisplayPort кабели, трябва да имате предвид типа на конекторите в двата края на кабела.

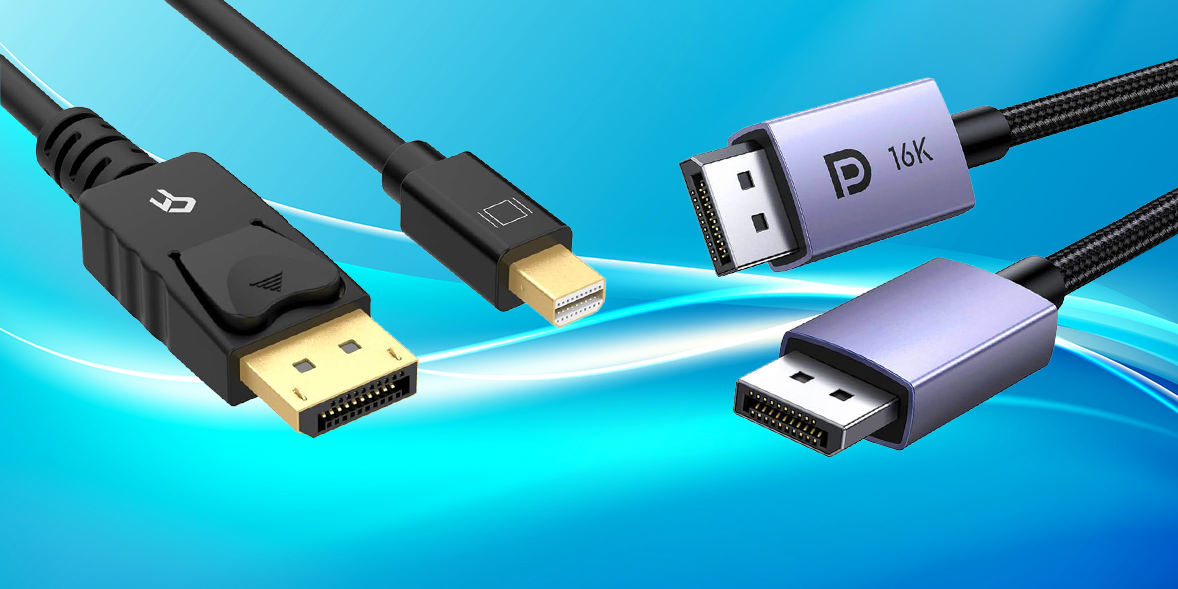

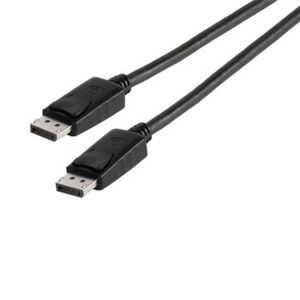

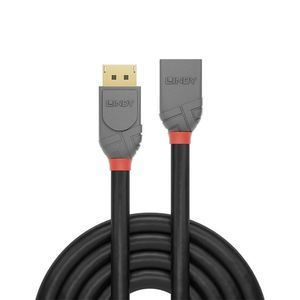

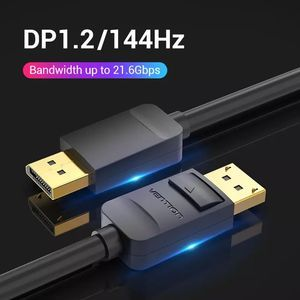

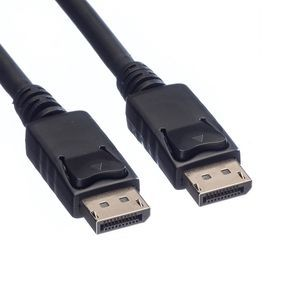

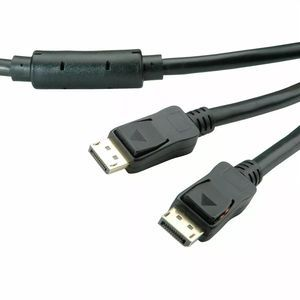

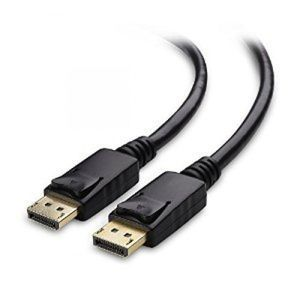

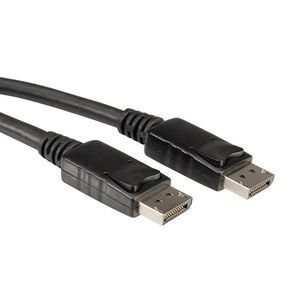

Стандартният конектор за DisplayPort кабели е приблизително с размера на USB конектор. Този тип обикновено се използва на компютърни монитори с DisplayPort.

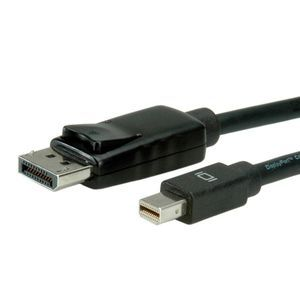

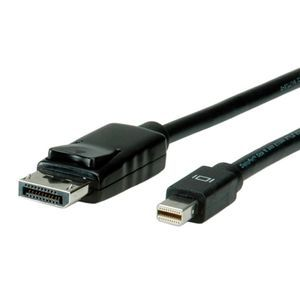

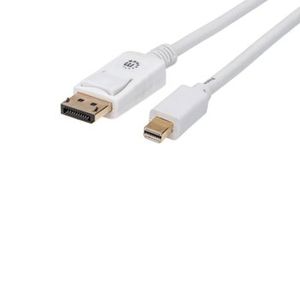

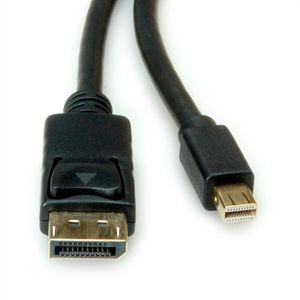

По-малкият mini DisplayPort конектор обикновено се използва за DisplayPort изход на преносими компютри, включително продукти на Apple. Mini DP конекторите вече се използват и в Thunderbolt, който се използва широко в продуктите на Apple. Thunderbolt 1 и 2 използват същия конектор като Mini DisplayPort (MDP), докато Thunderbolt 3 и 4 използват USB-C конектора от USB.

Как да изберете DisplayPort кабели

След като разгледате типа на конекторите, от които имате нужда за вашите DisplayPort кабели, тогава може да искате да знаете как да изберете най-подходящия за вас. Ето какво препоръчват специалистите.

Както вече обяснихме, можете да използвате някои DisplayPort кабели, за да свържете DisplayPort дисплей към източник на сигнал Thunderbolt, като същевременно получавате качеството на DisplayPort (Thunderbolt е обратно съвместим с определения DisplayPort и дори включва поддръжка за двоен режим DP-to-HDMI и DP-to -DVI адаптери и DP към VGA адаптер).

Друго нещо, което трябва да имате предвид, е дължината на съответните DisplayPort кабели. Тя обикновено е от 1 до 5 метра, като може да достигне и до 30 метра чрез активни кабели. За да предотвратите неочаквани видео или аудио проблеми, а понякога дори проблеми със зареждането на системата, трябва винаги да купувате DisplayPort кабели от добре познати марки за компютърна система или аксесоари.

Ако имате още въпроси за DisplayPort кабели, попитайте ни – в JAR Computers ще ви помогнем да изберете най-доброто.
